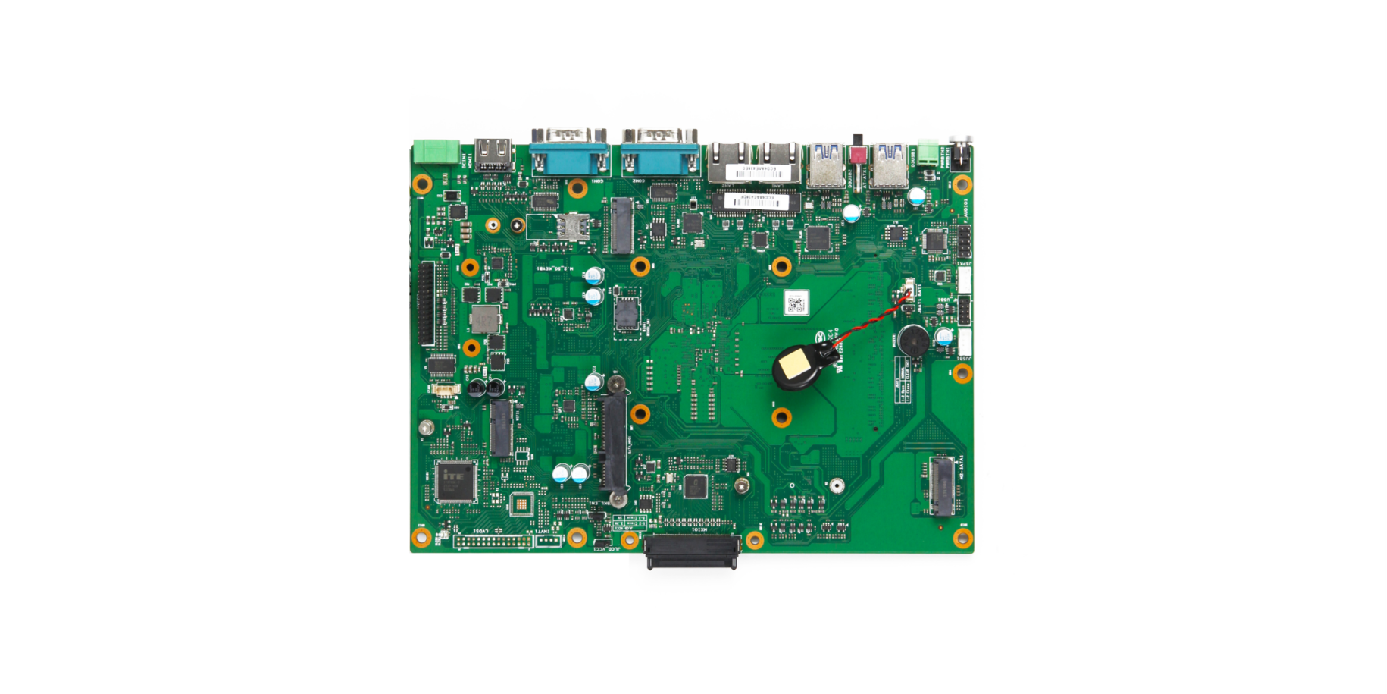

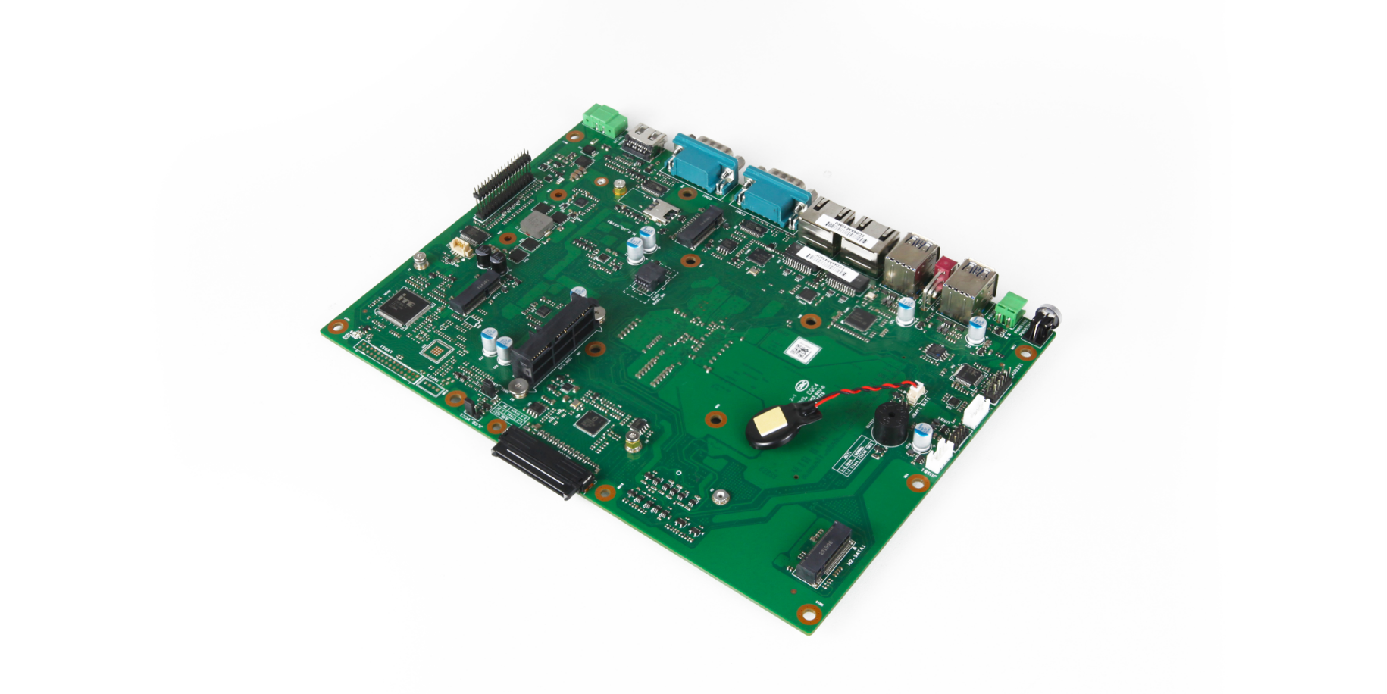

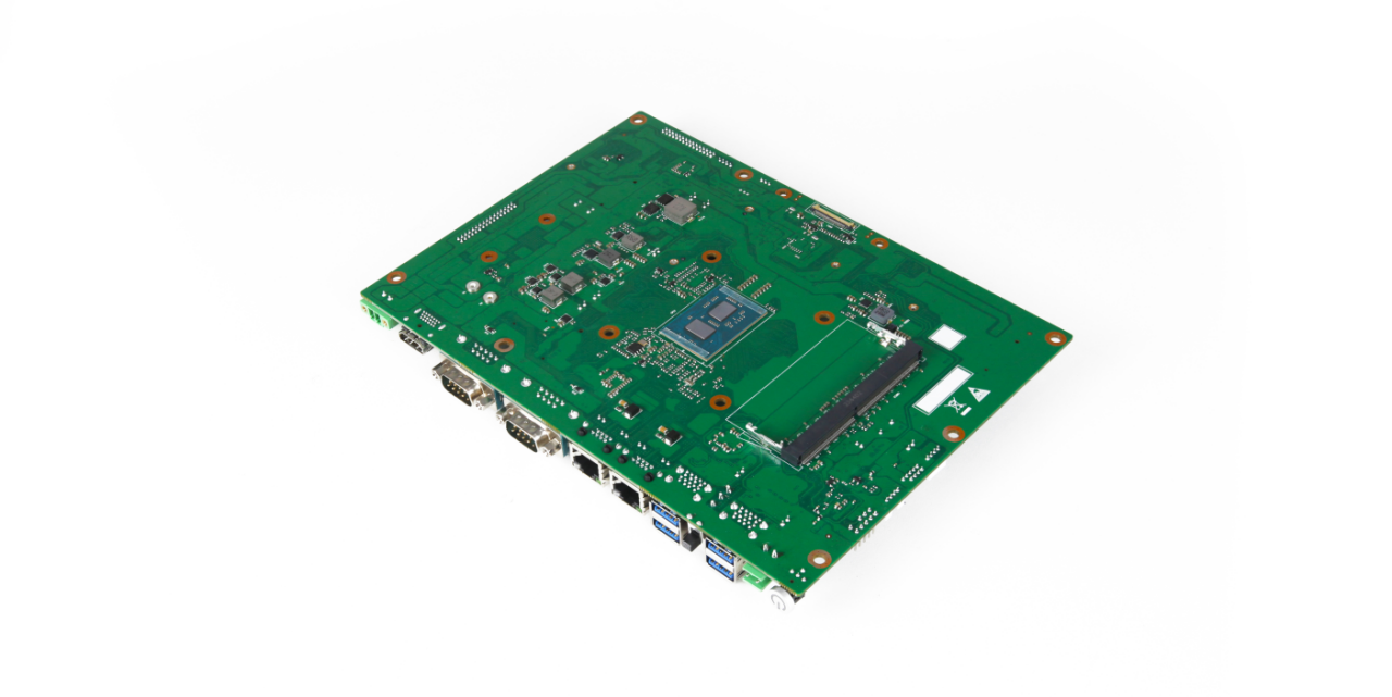

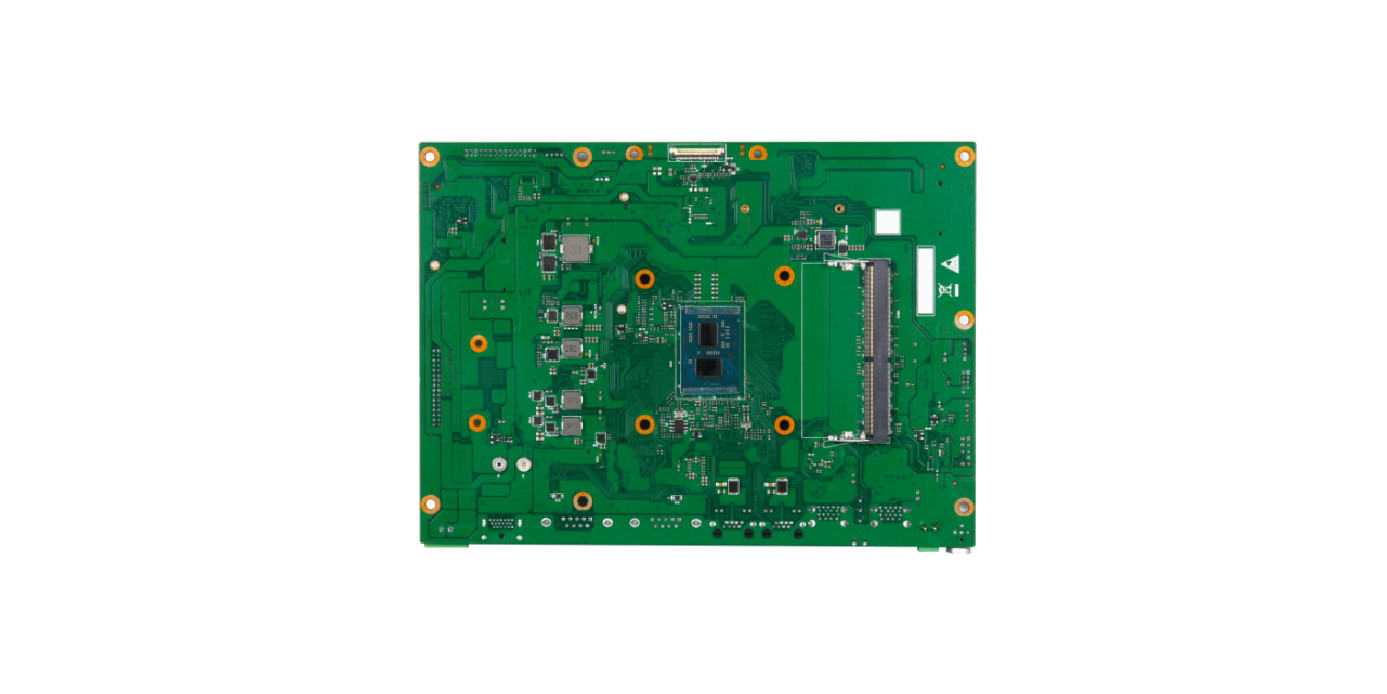

PPB-3000-OVS
采用Intel Elkhart Lake平台,具备丰富的内外部接口,可拓展子卡,支持WiFi/蓝牙/4G/5G等扩展,M.2 Key M + SATA3.0双存储,具备高可靠性和稳定性,满足工业环境工作要求。
CPU | Intel Elkhart Lake,可选J6412/J6413 |
显卡 | Intel UHD Graphics for 10th Gen Intel Processors |
内存 | 1 x SO-DIMM插槽,DDR4-3200 , 最高支持16GB |
系统 | Windows 10/Windows 11/Ubuntu 21.04及以上 |
存储 | SATA1: M.2 Key M 2242/2280;SATA2: 7 + 15 Pin SATA3.0组合插座 |
显示接口 | 1 x HDMI 1.4b Type-A接口, 支持1920*1080 1 x 60Pin MIXIO接口,支持可选LVDS/EDP信号 |
音频 | ALC897声卡, 1*FP Audio插针, 2*5 Pin, 2.54mm(抽8 Pin) NS4251功放,支持3W/4Ω,1*SPK wafer, 4Pin 2.00mm wafer |
以太网 | Intel I210AT网卡 + Intel I226V网卡, 支持2 x 1000M RJ45接口, 支持网络唤醒,4KV浪涌保护 |
Wi-Fi/BT | 1 x M.2 Key E 2230拓展接口, 可拓展Wi-Fi + BT模块 |
4G/5G | 1 x M.2 Key B 3042/3052拓展接口, 可拓展4G/5G模块 |

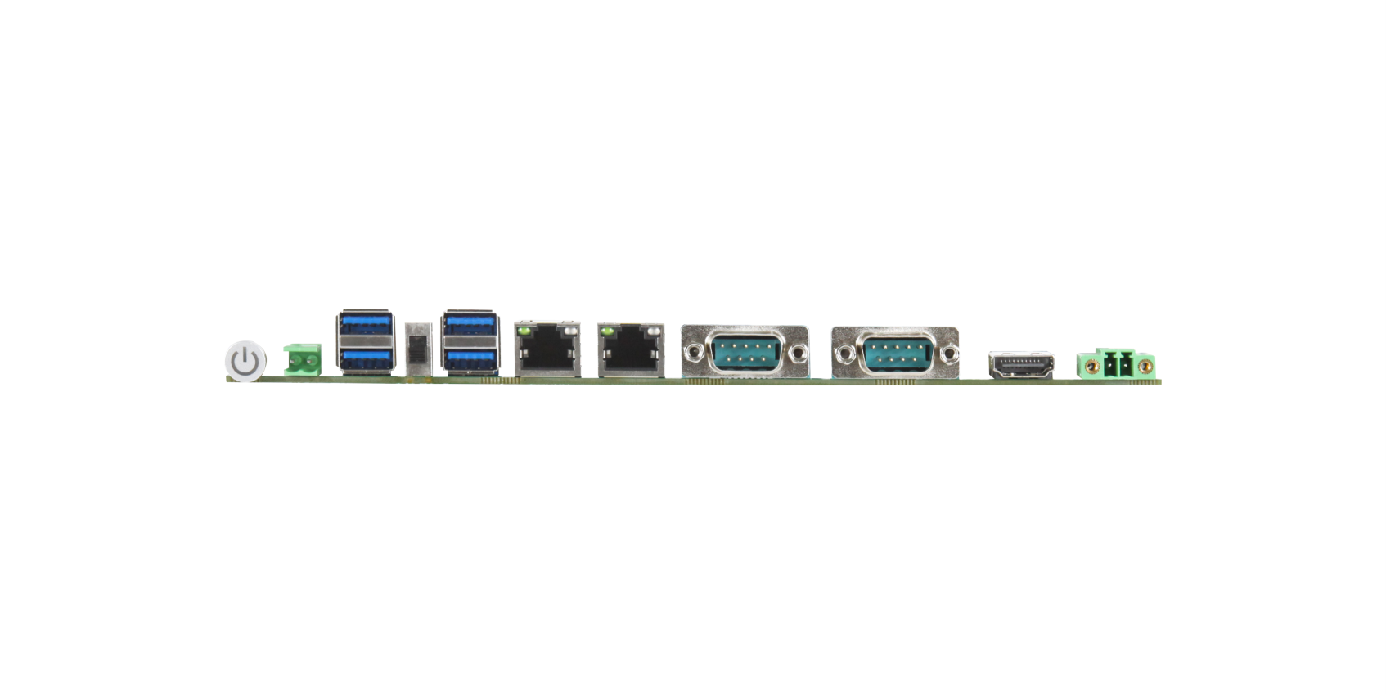

USB接口 | 后IO:2个双层USB 3.0 Type-A 板载:1 x USB 2.0插针拓展, 2*5N9Pin杜邦插针, 2.00mm, 拓展2 x USB2.0 1 x USB2.0插针拓展, 4Pin 杜邦插针, 2.0mm |
串口 | IO:2 x COM, DB9, 可选RS232/485/422,通过Bioses切换 板载:4 x COM插针, 支持TX/RX功能, 2*16 Pin 2.0mm Header拓展(MXIO2) |
GPIO | 1 x GPIO插针, 2*16 Pin 2.00mm Header拓展, 8路GPIO(4DI+4DO), 5V (MXIO2) |
电源输入 | 9~36V DC IN, 2 Pin 凤凰端子, 带反接/短路/欠压/过压和过流保护 备用电源开关接线端子,2Pin wafer开关座子 |
拓展接口 | 1 x MXIO, 60 Pin(支持Bioses可选LVDS/EDP点屏,背光,供电,USB触控以及LED灯) 1 x Bioses复位按键(清CMOS), 2Pin 2.0mm Header 1 x Power Button, 带LED灯 1 x AX/ATX 拨动开关 1 x NANO推拉SIM卡槽 1 x eSPI拓展插针,2.0mm 2*5N10Pin Header 1 x Fan插针, 4 Pin Wafer, 1.25mm |
产品尺寸 | 225 x 162mm |
工作环境 | 工作温度:-20~60℃;工作湿度:10%-90%无凝结;大气压85~105kPa |
存储温度 | 存储温度:-30-80℃;存储湿度:5%-95%无凝结;大气压85~105kPa |
