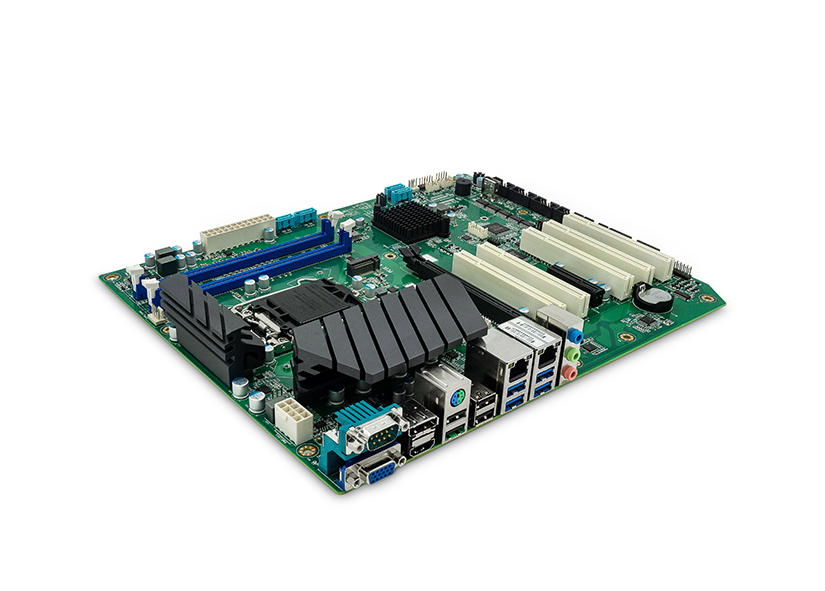

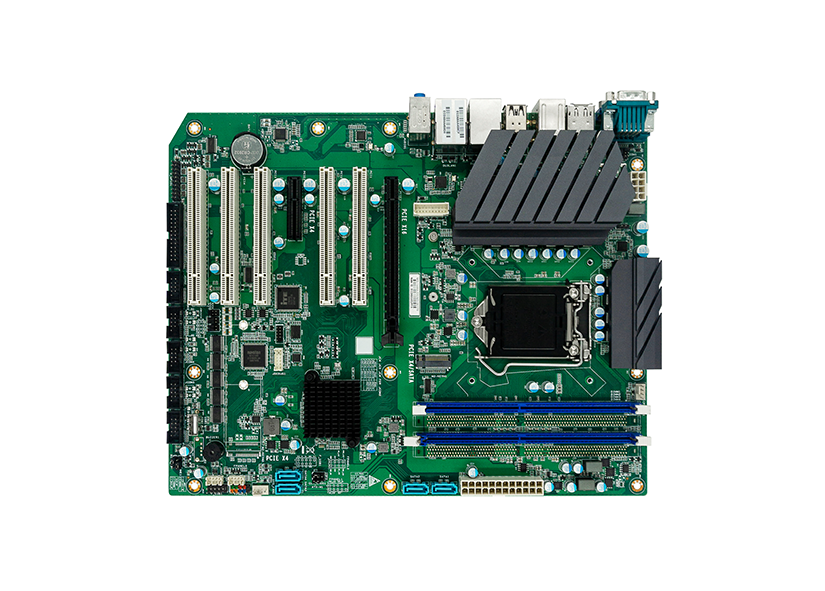

AIoT0-H510
Intel H510 标准ATX工业大母板
  • Intel Gen10&11 i9/i7/i5/i3/G全系CPU
  • 2条DDR4 DIMM 内存插槽最大支持32GB
  • 三显/3SATA/2GbE/9USB/6COM/4PCI/3PCIe
  • 采用高 Tg 宽温 PCB 材质保障宽温稳定
  • 工业级端口防护阻断静电和浪涌
  • 工业级接口通讯芯片和Intel 网络芯片
  • 优化接口和扩展槽布局有效规避业务卡相互干涉
规格
处理器
  • CPU
    支持Intel LGA1200封装的Gen10&11 i9/i7/i5/i3/G全系CPU TDP高达125W
    AIoT0-H510W更可支持Gen10&11 Xeon W系列服务器CPU
  • 芯片组
    标配Intel® H510，高配可选B560芯片组、W580芯片组
内存
  • AIoT0-H510
    2条单根32GB最大支持128GB，依据所配CPU支持内存规格DDR4-2133/2400/2666/2933/3200
  • AIoT0-H510B
    4条单根32GB最大支持128GB，288PIN DDR4 UDIMM内存插槽
  • AIoT0-H510W
    4条单根32GB最大支持128GB，更可支持ECC内存
显示
  • 显示控制器
    Intel CPU集成显示控制器(依据所配CPU不同)
  • 显示接口
    四显示输出 VGA+DP+HDMI+DVI-D
    AIoT0-H510双显，AIoT0-H510B,H510W三显
存储
  • 类型
    4个SATA3.0（当M.2上插入SATA协议 SSD时SATA1无信号）
    2个M.2 2242/2280 Key-M支持Nvme (靠CPU支持SATA/Nvme自适应)
音频
  • 类型
    后IO支持 MIC-In, Speaker-Out, Line-In三孔音频
网络
  • AIoT0-H510
    2个Intel高速以太网口: i226 2.5Gb或i219

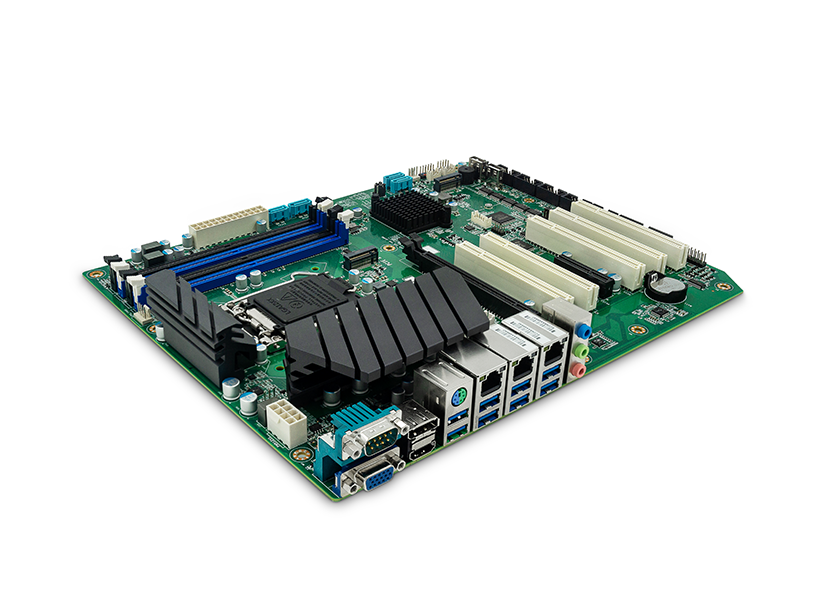

  • AIoT0-H510B
    3个Intel高速以太网口: i226 2.5Gb或i219
  • AIoT0-H510W
    3个Intel高速以太网口: i226 2.5Gb或i219
接口
  • USB

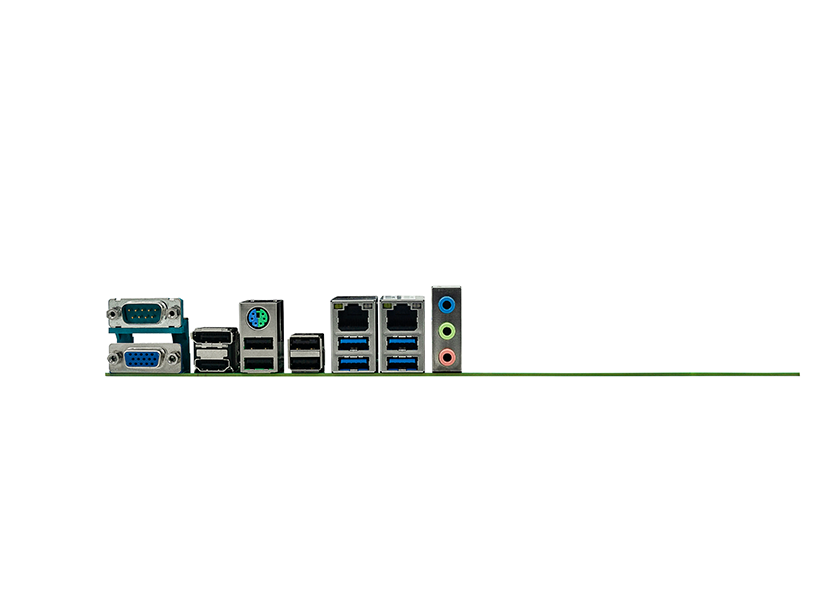

    H510后I/O ：4个USB3.0，4个USB2.0后I/O，1个USB2.0板内竖插，2个USB2.0插针
    H510B,H510W后I/O： 8个USB3.0，2个USB2.0板内竖插，2个USB2.0插针
  • 并口
    一个LPT打印口
  • 串口
    6串口(COM1&2支持RS232/422/485,COM3-6支持RS232)
  • 键盘鼠标接口
    1个PS/2 二合一接口与两个USB采用3合1连接器
  • 数字I/O
    1个16位带隔离数字I/O，提供电源和地，+5V电平
  • eSPI
    提供1个eSPI总线接口（2x6Pin wafer可扩展多四个RS232或RS422/485串口）
  • TPM接口
    板载加密芯片SLB9670(SLB9672)支持TPM2.0(默认) / BOM可选TCM芯片
  • 扩展总线
    1*PCIe x16插槽支持PCIe 4.0最大数据带宽可达32GT
    1*PCIe x4插槽支持PCIe 3.0最大数据带宽可达4GT
    5* PCI 插槽(32bit)
    H510：1个M.2 2242/2280 Key-M支持SATA/Nvme自适应，H510B,H510W：2个Nvme x4
电源
  • 类型
    ATX电源供电，支持ATX/AT开关机模式
环境
  • 工作温度和湿度要求
    温度范围-10℃～60℃，相对湿度 0%～90%,无凝结 大气压 85~105kPa
  • 非工作温度和湿度要求
    温度-40℃～85℃；相对湿度 0%～90%,无凝结，大气压 85~105kPa
系统
  • Watch Dog
    255级可编程秒/分，支持超时中断或系统复位
  • Bioses
    AMI UEFI Bioses
  • 操作系统
    Win10 x64，Win11 x64，Linux Ubuntu 21.04
PCB尺寸
  • LxWxH
    305mm X 244mm
