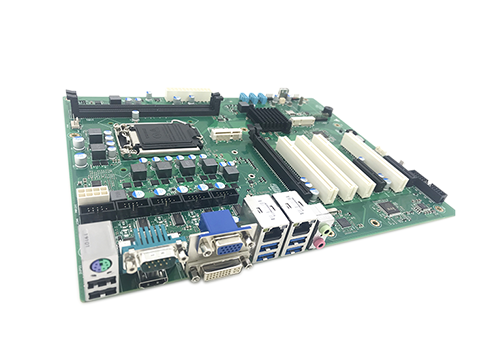

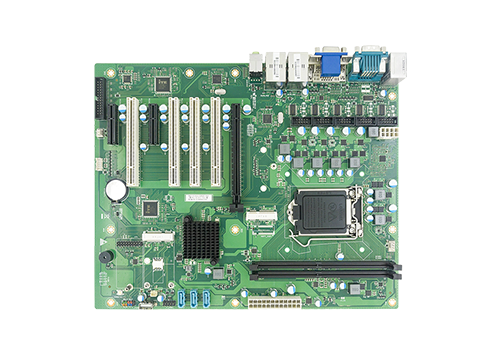

AIoT0-H110
支持 Intel LGA1151 封装第 6/7/8/9 代 i3/i5/i7/i9/G
  •  Intel LGA 1151 Gen6/7/8/9 处理器
  • 4.1个PCIe x16 , 2个PCIe x1 , 4个PCI (32bit)
  • 2 条 DDR4 DIMM 插槽支持最大 32GB
  • 6 个 RS232, COM1 支持 RS485
  • 工业级端口防护阻断静电和浪涌
  • 采用高 Tg 宽温 PCB 材质保障宽温稳定
规格
订购信息
  • AIOT0-H110
    英特尔® LGA 1151 Gen6/7/8/9 处理器 PCIe X16 , 2 x PCIe x1, 4 x PCI (32bit)
处理器
  • 英特尔® LGA 1151 Gen6/7
    Skylake、Kaby Lake
  • 英特尔® LGA 1151 Gen8/9
    Coffee Lake
内存
  • Type
    DDR4
  • Socket
    2 x DIMM
  • Max Size
    32GB
显示
  • GPU
    Kaby Lake、Coffee Lake：英特尔® 超核芯显卡 630； Skylake：英特尔® 核芯显卡 530
  • HDMI
    1 x HDMI 1.4 out, Max.4096x2304@24Hz
  • VGA
    1 x VGA out, Max.1920*1080@60Hz
  • DVI-D
    1 x DVI-D out, Max.2560x1600@60Hz
网络
  • Chip
    1 x Intel I219LM (RJ45) ,1 x Intel I211AT (RJ45)
USB
  • 常规版型
    I/O：4 x USB3.0 Type-A + 2 x USB2.0 Type-A , 插针：2 x USB2.0 , 竖插：1 x USB Dongle
存储
  • SATA
    3 x SATA3.0 最大数据传输速率 600 MB/s
  • MSATA/M.2
    1 x MSATA 最大数据传输速率 600 MB/s（默认MSATA，可选M.2-2242/2280 SATA总线的SSD）
音频
  • Audio
    1 x Mic-in，1 x Line-out
串口
  • COM1
    I/O：1 x RS232/422/485
  • COM2-6
    插针：5 x RS232
LPC扩展接口
  • LPC
    1 x LPC 局部总线接口（可扩展安全加密模块、串口模块）
扩展总线
  • Mini-PCIe
    1 x Mini-PCIe (带SIM卡座支持4G模块)
  • PCIe
    1 x PCIe X16 , 2 x PCIe X1
  • PCI
    4 x PCI (32bit)
并口
  • LPT
    插针：1 x LPT
键盘鼠标接口
  • PS/2
    1 x PS/2
数字I/O
  • GPIO
    1 x GPIO 8Bit，提供电源和地，+5V电平
看门狗
  • Watch Dog
    255级可编程秒/分，支持超时中断或系统复位
电源
  • ATX
    标准ATX电源供电
工作环境
  • 湿度
    10%~90%无凝结
  • 可选宽温
    -20℃~70℃ 可用于稍恶劣环境
OS
  • Windows
    windows10/windows7/WES7
  • Linux
    Supported
PCB尺寸
  • LxWxH
    305mm X 244mm
配件清单
  • SATA硬盘转接线
    SATA-7P(母)/带金属弹片/L=550
  • COM转接线
    5 x COM转接线 简牛2.54mm 2*5Pin(母）Pin10塞孔转DB9(公)/ L=300
  • 专用I/O挡片
    不锈钢专用后I/O挡片
  • 驱动光盘
    含电子档说明书（工业包装每箱配1张光盘）
