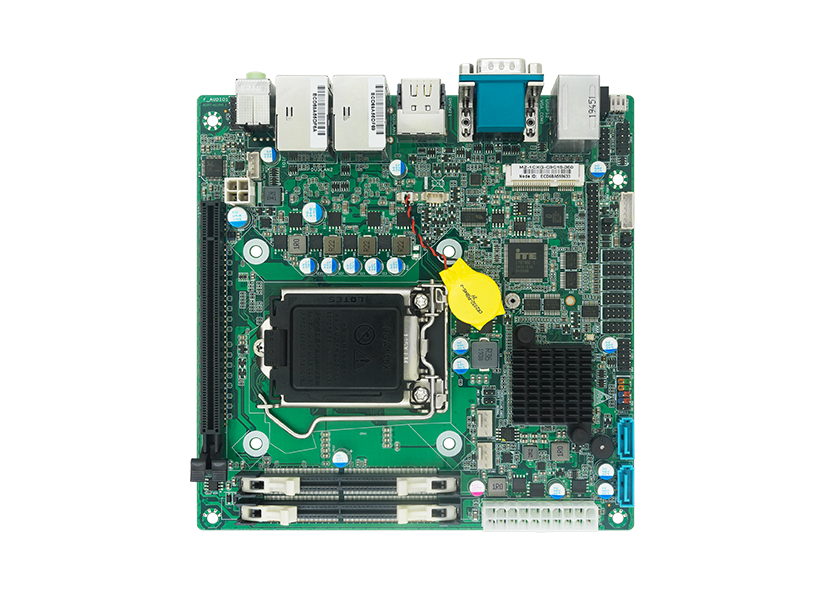

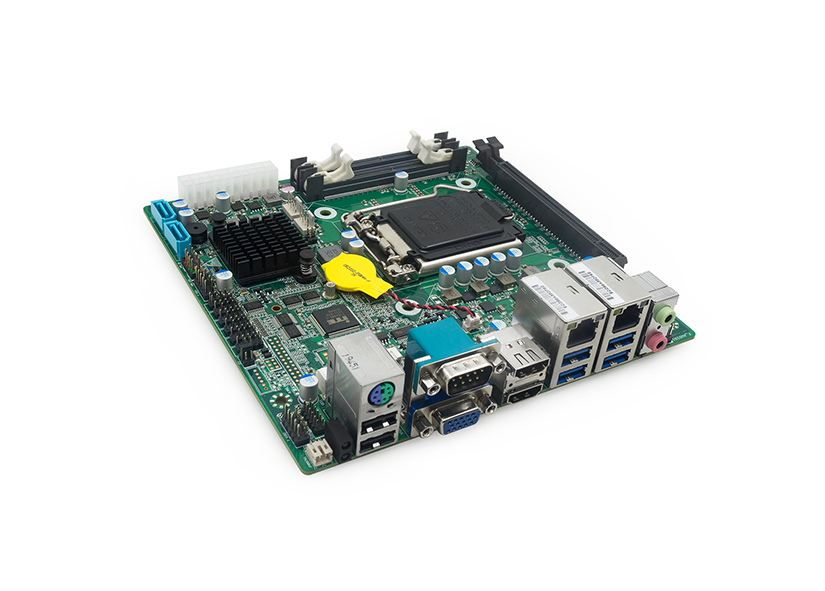

    AIoT7-H110
    支持 Intel LGA1151 封装第 6/7/8/9 代 i3/i5/i7/i9/G 系列
    •  Intel LGA 1151 Gen6/7/8/9 处理器
    • 1个PCIex16, 1个Mini-PCIe支持4G
    • 2 条 DDR4 SO-DIMM 插槽支持最大 32GB
    • 6 个 RS232, COM1 支持 RS485
    • 工业级端口防护阻断静电和浪涌
    • 采用高 Tg 宽温 PCB 材质保障宽温稳定
    规格
    订购信息
    • AIOT7-H110U
      英特尔® LGA 1151 Gen6/7/8/9 处理器 VGA+HDMI+HDMI
    • AIOT7-Q170
      英特尔® LGA 1151 Gen6/7/8/9 处理器 VGA+HDMI+HDMI+LVDS
    处理器
    • 英特尔® LGA 1151 Gen6/7
      Skylake、Kaby Lake
    • 英特尔® LGA 1151 Gen8/9
      Coffee Lake
    内存
    • Type
      DDR4
    • Socket
      2 x SO-DIMM
    • Max Size
      32GB
    显示
    • GPU
      Kaby Lake、Coffee Lake:英特尔® 超核芯显卡 630; Skylake:英特尔® 核芯显卡 530
    • HDMI
      2 x HDMI 1.4 out, Max.4096x2304@24Hz
    • VGA
      1 x VGA out, Max.1920*1080@60Hz
    • LVDS
      1 x LVDS out, Max.1920*1080@60Hz
    网络
    • Chip
      2 x RTL8111F (RJ45)
    USB
    • 双网板型

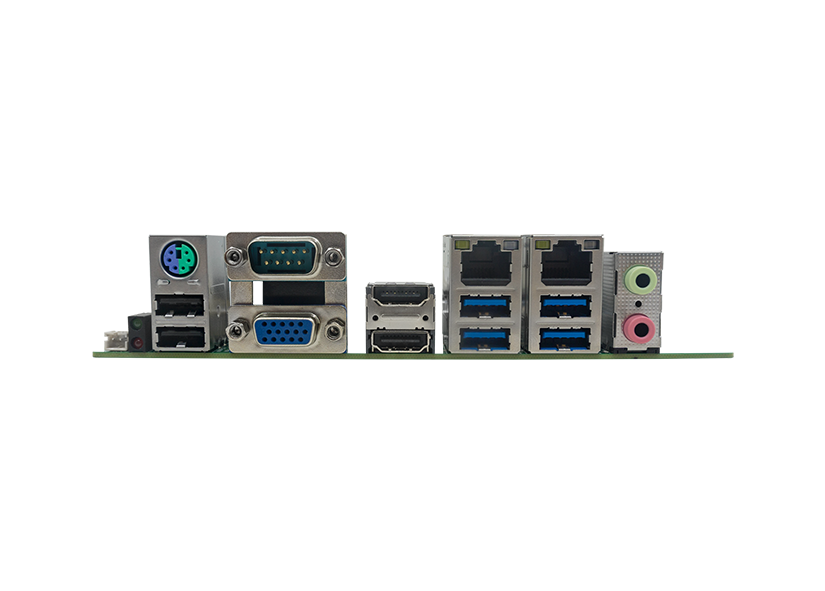

      I/O:4 x USB3.0 Type-A + 2 x USB2.0 Type-A , 插针:3 x USB2.0
    存储
    • SATA
      2 x SATA3.0 最大数据传输速率 600 MB/s
    • MSATA
      1 x MSATA 最大数据传输速率 600 MB/s
    音频
    • Audio
      1 x Mic-in,1 x Line-out (可选三孔带Line-in)
    • 功放
      插针:1 x SPEAKERS
    串口
    • COM1
      I/O:1 x RS232/422/485
    • COM2-6
      插针:5 x RS232 ; COM2跳线支持Pin9 +5v/+12供电
    I²C/SM bus
    • SM Bus
      插针:1 x SM Bus
    LPC扩展接口
    • LPC
      1 x LPC 局部总线接口(可扩展安全加密模块、串口模块)
    扩展总线
    • Mini-PCIe
      1 x Mini-PCIe (带SIM卡座支持4G模块)
    • PCIe
      1 x PCIe X16
    并口
    • LPT
      N/A
    键盘鼠标接口
    • PS/2
      1 x PS/2
    数字I/O
    • GPIO
      1 x GPIO 8Bit,提供电源和地,+5V电平
    看门狗
    • Watch Dog
      255级可编程秒/分,支持超时中断或系统复位
    电源
    • ATX
      标准ATX电源供电
    • 开关接口、指示灯
      I/O:1 x 电源开关接口、电源和硬盘指示灯
    工作环境
    • 湿度
      10%~90%无凝结
    • 可选宽温
      -20℃~70℃ 可用于稍恶劣环境
    OS
    • Windows
      windows10/windows7/WES7
    • Linux
      Supported
    PCB尺寸
    • LxWxH
      170mm X 170mm
    配件清单
    • SATA硬盘转接线
      SATA-7P(母)/带金属弹片/L=550
    • 专用I/O挡片
      不锈钢专用后I/O挡片
    • 驱动光盘
      含电子档说明书(工业包装每箱配1张光盘)
