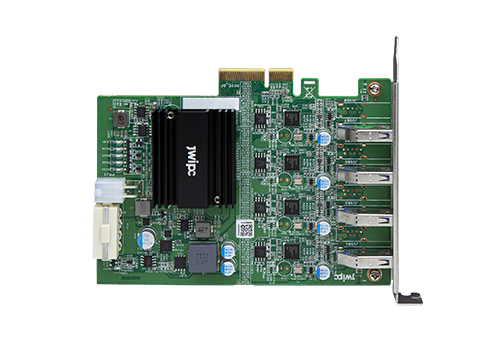

NIC-UPD720-4U
USB图像采集卡
  • 4个独立的USB 3.0主机控制器
  • 支持4个独立的USB3.0接口
  • 每个端口提供5V和高达1500mA电流
  • PCIE取电(无AT/ATX供电)时,功率20W
  • AT/ATX电源供电时,功率30W
  • 支持多卡及USB3 Vision® 工业相机 / 摄影机
  • 兼容 Windows® 10 x64,Linux Ubuntu 21.04 等
  • 可用于机器视觉系统、工业机器人和医学研究仪器等设备
规格

产品
  • 型号
    NIC-UPD720-4U图像采集卡
  • 产品类型
    图像采集卡
PCI Express
  • 规格
    4-lane PCI Express Gen 2.1 (5 GT/s)
    差分输出峰间电压:+0.8 V to +1.2 V
    差分输入峰间电压:+0.175 V to +1.2 V
    PERST#, WAKE#, SMBus输入电压:-0.75 V to +4.05 V
USB接口
  • 类型

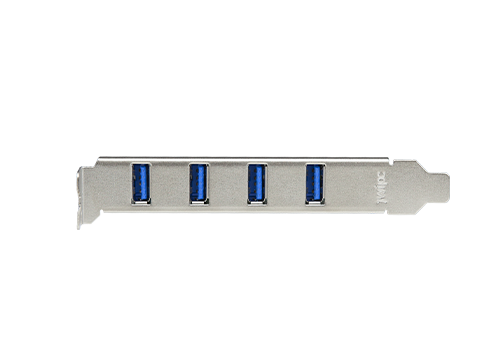

    USB接口:4个
    USB连接器: USB Type-A
    USB主控制器:符合USB 3.0规范和Intel® xHCI规范, Revision 1.0
    数据传输速率:超高速(5.0 Gbps), 高速 (480.0 Mbps),全速(12.0 Mbps), 低速(1.5 Mbps)
USB电源
  • 类型
    输出电压 (at PSE):5V ±5%
    电流范围:1700 mA ±7%
    USB 电源管理:电流过载保护、电压过载保护、短路保护
    PCIe Slot供电功率(无AT/ATX供电时):Max. 20W USB Power
    PCIe Slot供电功率(AT/ATX供电):Max. 30W USB Power
LED指示灯
  • 类型
    4个USB控制器状态指示灯,绿色常亮:正常;熄灭:异常。
    1个采集卡工作状态指示灯:绿色常亮: PCIE GEN2,绿色闪烁:PCIE GEN1;熄灭: 异常。
    1 个AT/ATX电源状态指示灯:绿色常亮:正常; 熄灭:上电异常。

工作环境
  •  工作温度
    0℃ ~ 70℃
  • 存储大气温度
    温度-40℃~85℃;相对湿度5%~95%(40℃),大气压85~105kPa
  • 工作环境大气条件
    相对湿度5%~95%,无凝结,大气压85~105kPa
  • 散热方式
    被动散热(带散热片),无风扇散热器
  • 操作系统
    Win10 x64,Linux Ubuntu 21.04 及以上
  • 安装方式
    可安装于 PCI Express x4、 x8 或 x16插槽中
  • 尺寸
    135mm x100mm
