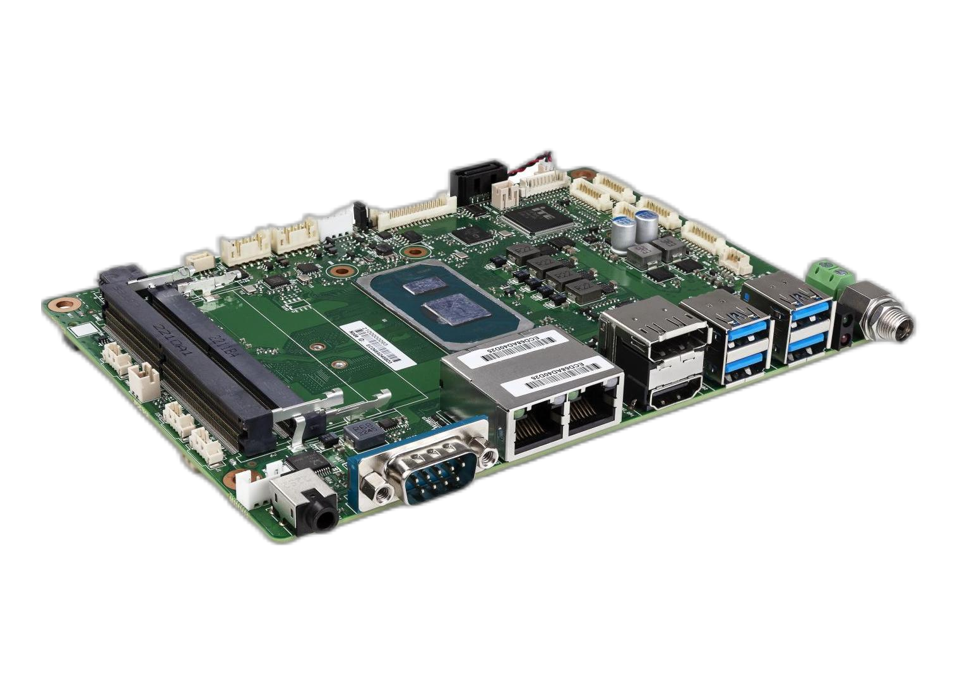

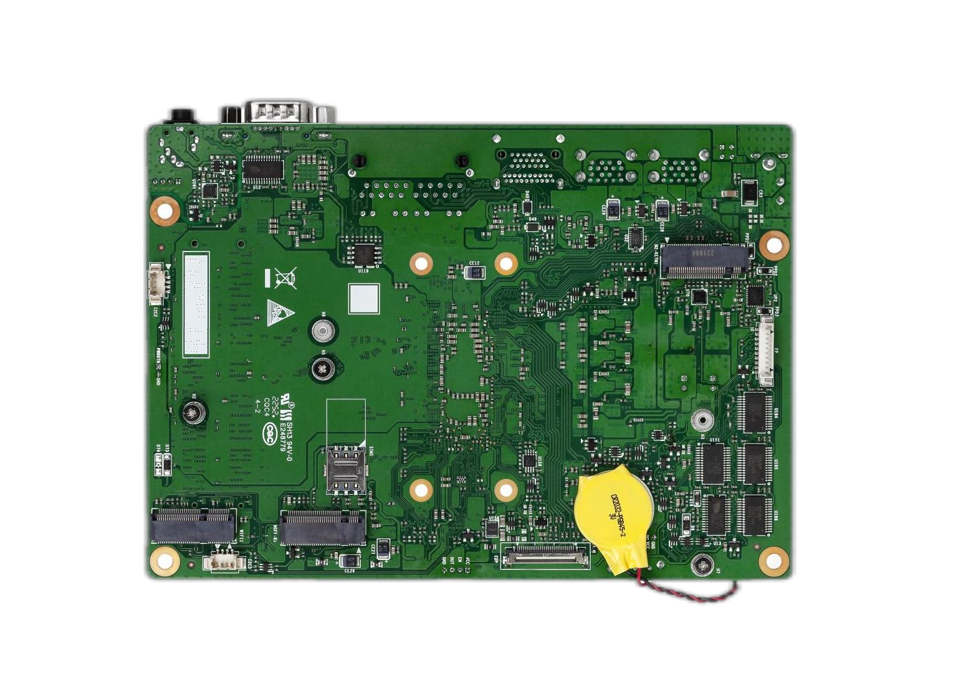

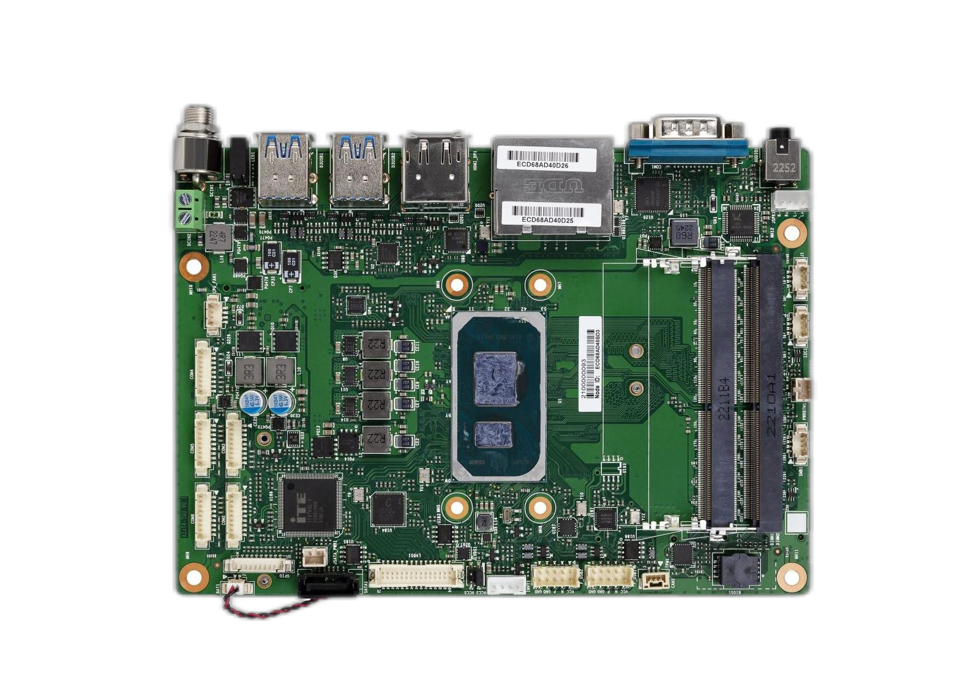

    AIoT4-TGU
    基于Intel 11代 Tiger Lake-U平台标准4寸工业主板
    • 支持TGU系列11代低功耗CPU
    • 2条SO-DIMM DDR4，最大64GB
    • M.2 2280 Key-M支持SATA/nVME自适应
    • M.2 3042/3052 Key-B支持4G/5G
    • M.2 2230 Key-E 支持Wifi/BT
    • HDMI+DP+LVDS+eDP, 独立四显
    • 标配2个Intel高速网络接口
    • 标配4个USB3.2 Gen2接口
    • 采用高Tg宽温PCB材质
    • 可选工级宽温-40~70℃
    规格
    产品类型
    • 规格
      4 寸工业主板
    处理器
    • CPU
      板载Intel Celeron 6305E 1.8Ghz4M
      Intel Core i3-1115G4E 6M 2.2-3.9GHz
      Intel Core i5-11300H 2.6-4.4GHz 8M
      Intel Core i7-1165G7 12M 2.8~4.7GHz
    • 芯片组
      Intel Tiger UP3 SOC
    内存
    • Type
      2× DDR4 SODIMM内存插槽
    • 最大支持
      最高支持DDR4-3200单根最大64GB
    显示
    • 控制器
      集成核显Intel UHD Graphics for 11th或 Iris Xe Graphics(依不同CPU)
    • 接口
      四显接口HDMI+DP+eDP+LVDS
      1 x LVDS: Dual Channel 18/24-bit, up to 1920 x 1200
      1 x eDP1.4 HBR3, up to 4096x2304x36bpp@60Hz
      1 x HDMI 2.0b, up to 4Kx2Kx24bpp@60Hz
      1 x DP1.4a, up to 4096x2304x36bpp@60Hz or 5120x3200x24bpp@60Hz
    存储
    • 类型
      1个SATA3.0+PWR 2pin 2.0mm，1个M.2 2280 Key-M支持SATA/nVME自适应
    音频
    • 类型
      支持Mic-in+Line-out(单孔二合一）; 支持带功放数字音频输出(3W, 4Pin wafer)
    网络
    • 类型
      2个RJ45网络接口（4KV浪涌防护）
      LAN1: Intel i219V, LAN2: Intel i210AT/IT(工业级可选)
    接口
    • USB
      后板边4个USB3.2 Gen2x1 10Gb Type-A, 4个USB2.0板内
    • 串口
      6串口：COM1, COM2支持 RS232/422/485(Bioses设置) COM3~6支持RS232
    • CAN总线
      1个CAN Bus 2.0 (3Pin wafer)
    • eSPI总线接口
      3 x I2C 1Mbps, 1 x SMBus, 4Pin wafer接口
    • TPM/TCM接口
      板载加密芯片SLB9670支持TPM2.0
    • 扩展总线
      1个M.2 Key-B 3042/3052支持4G/5G (PCIe x1, USB2.0)
      1个M.2 Key-E 2230 (PCIe x1, USB2.0)
    • 电源
      DC+12V~24V 防脱螺丝的DC-Jack (BOM可选2Pin凤凰端子)电源指示灯、存储指示灯
    环境
    • 工作温/湿度要求
      当使用常温内存和存储时：-10℃～60℃，相对湿度10%～85%，大气压85~105kPa
      当使用宽温内存和存储时：-40~70℃，相对湿度10%～85%，大气压85~105kPa
    • 非工作温/湿度要求
      温度-40℃～85℃；相对湿度5%～95%(40℃)，大气压85~105kPa
    软件
    • Watch Dog
      255级可编程秒/分，支持超时中断或系统复位
    • Bioses
      AMI UEFI Bioses
    • 系统
      Windows10，Windows11，Linux Ubuntu 21.04
    尺寸
    • LxWxH
      4寸：168mm(W)×120mm(D)
