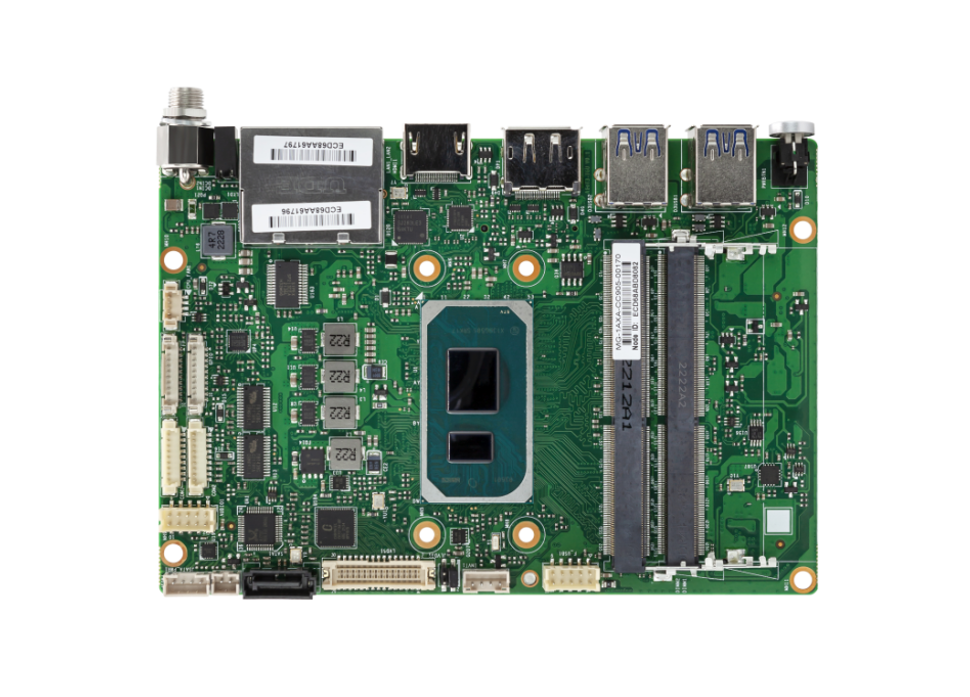

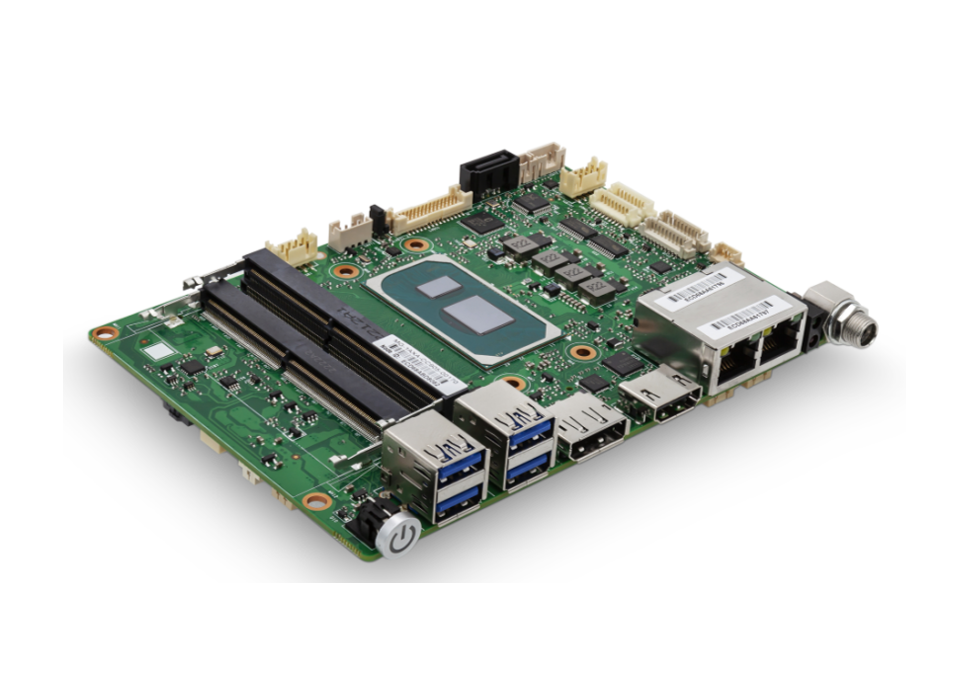

    AIoT3-TGU
    基于Intel 11代 Tiger Lake-U平台标准3.5寸工业主板
    • 支持TGU系列11代低功耗CPU
    • 2条SO-DIMM DDR4 ,最大64GB
    • M.2 2280 Key-M支持SATA/nVME自适应
    • M.2 3042 Key-B支持4G/5G和Wifi/BT
    • 4个USB3.0 Gen1接口
    • 四个显示接口,支持四显模式
    • 采用高 Tg 宽温 PCB 材质保障宽温稳定
    • 工业级端口防护阻断静电和浪涌
    规格
    产品类型
    • 规格
      3.5 寸工业主板
    处理器
    • CPU
      可选 Intel Celeron 6305E 4M LLC 1.8Ghz
      Intel Core i3-1115G4E 6M LLC 2.2-3.9GHz
      Intel Core i5-1145G7E 8M LLC 1.5~4.1GHz
      Intel Core i7-1185G7E 12M LLC 1.8~4.4G
    内存
    • Type
      2× DDR4 SODIMM 内存插槽,最高支持 DDR4-3200
    • 最大支持
      单根32GB, 最大支持64GB
    显示
    • 控制器
      集成核显 Intel UHD Graphics for 11th 或 Iris Xe Graphics(依不同 CPU)
    • 接口
      四显接口HDMI+DP+eDP+LVDS,支持独立四显
      HDMI 2.0 max resolution up to 4096*2160
      DP, max resolution up to 4096*2160
      eDP, max resolution up to 4096*2160
      LVDS, Dual Channel 24bit, max resolution up to 1920*120
    存储
    • 类型
      1个M.2 2280 Key-M支持SATA/nVME自适应
      1个SATA3.0+PWR 2pin 2.0mm
    音频
    • 类型
      支持Mic-in+Line-out (2x5Pin Wafer), 支持带功放数字音频输出(3W, 4Pin wafer)
    网络
    • 类型
      2个Intel高速以太网口: LAN1 i219V, LAN2 i226-V (4KV浪涌防护)

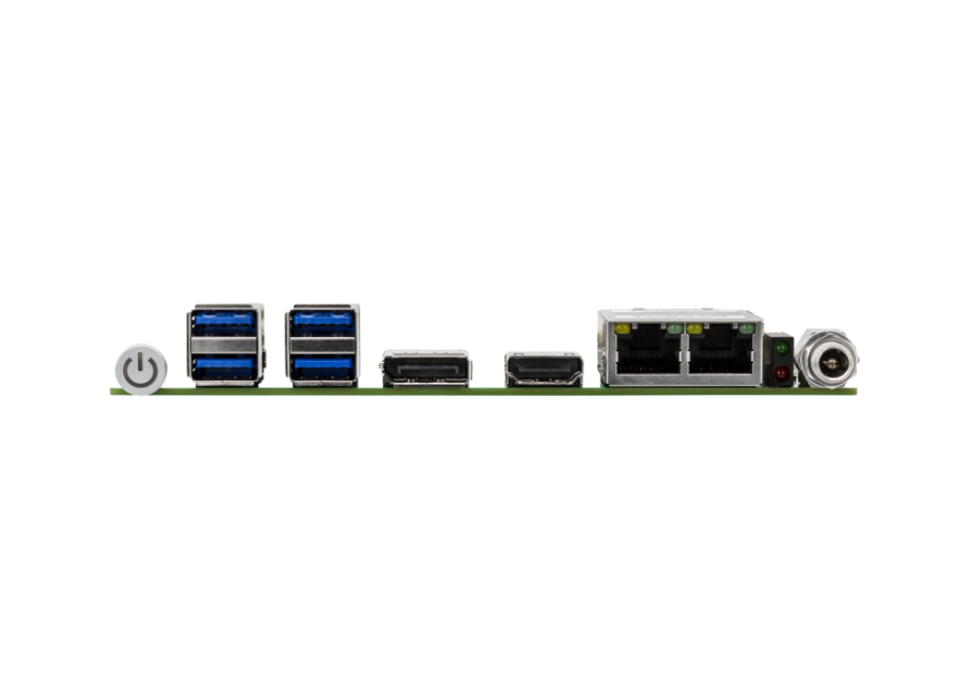

    接口
    • USB
      后板边4个USB3.2 Gen2 Type-A, 2个USB2.0板内
    • I²C/SM bus
      1个4Pin wafer I²C接口
    • 串口
      COM1, COM2支持 RS232/422/485(Bioses设置) COM3,COM4支持 四线RS232
    • CAN总线
      1 个3Pin wafer CANBus 2.0
    • 数字I/O
      8位数字I/O接口(1x10Pin wafer)
    • TPM/TCM接口
      板载加密芯片SLB9670支持TPM2.0
    • 扩展总线
      1个M.2 Key-B3042支持4G/5G无线模块(PCIe x1,USB2.0)
      1个M.2 Key-E 2230 (PCIe x1, USB2.0)
      MIO接口: Mini-PCIe/2xCOM/1xUSB2.0/PS2/PWR_BTN/RST/Buzzer
    环境
    • 工作温/湿度要求
      当使用常温内存和存储时:-10℃~60℃,相对湿度10%~85%,大气压85~105kPa
      当使用宽温内存和存储时:-40~70℃,相对湿度10%~85%,大气压85~105kPa
    • 非工作温/湿度要求
      温度-40℃~85℃;相对湿度5%~95%(40℃),大气压85~105kPa
    软件
    • Watch Dog
      255级可编程秒/分,支持超时中断或系统复位
    • Bioses
      AMI UEFI Bioses
    • 系统
      Windows10,Windows11,Linux Ubuntu 21.04
    尺寸
    • LxWxH
      3.5 寸:146mm(W)×102mm(D)
