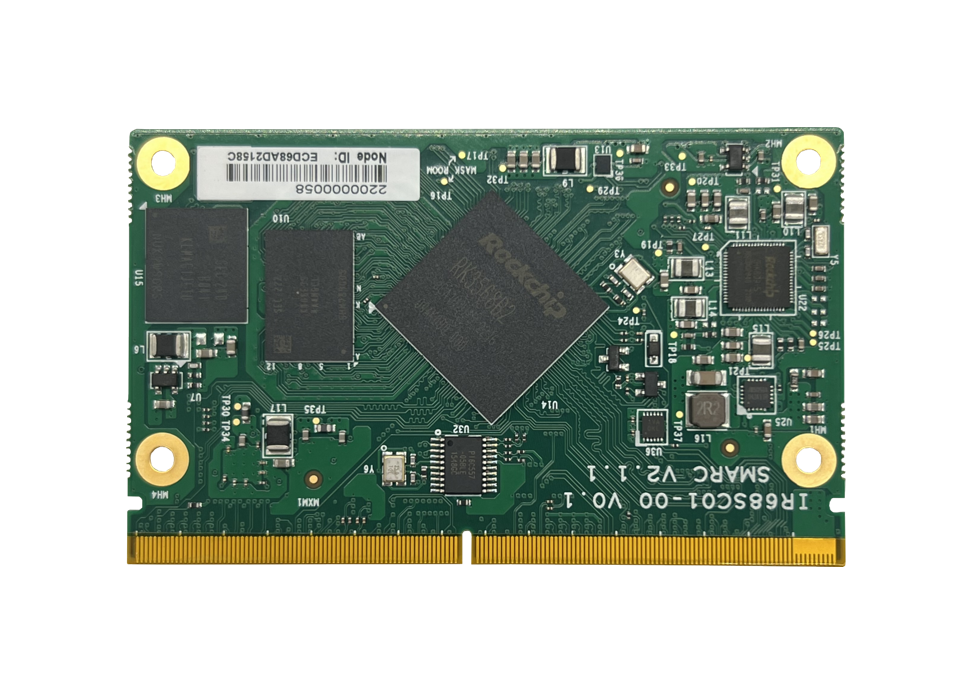

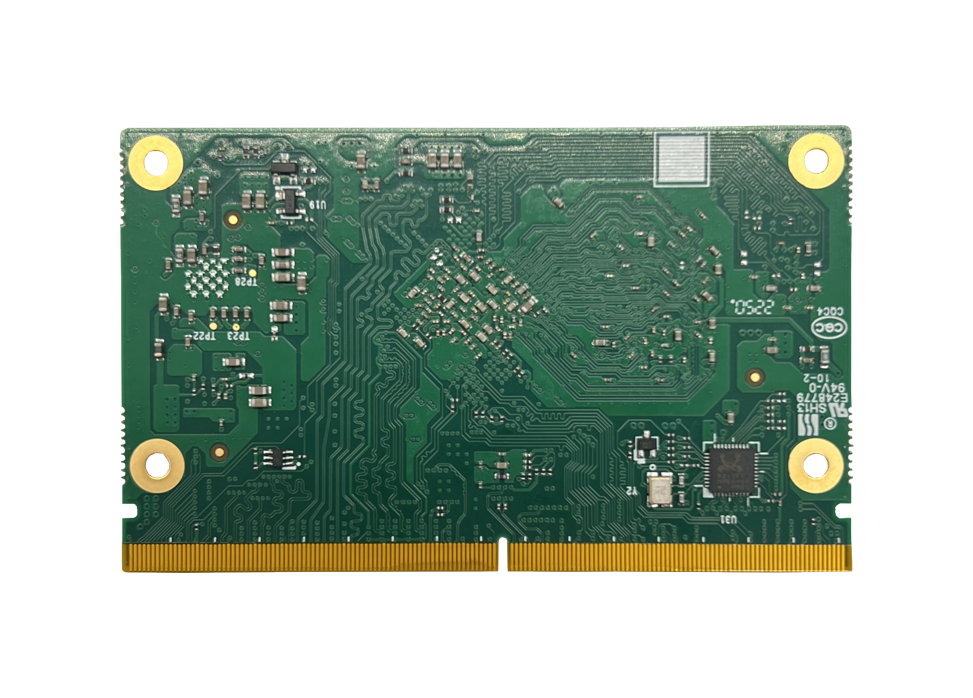

JSOM-R68C
基于 瑞芯微RK3568J 的SMARC核心模块
  • ARM平台 SMARC 2.1.1标准核心模块
  • 瑞芯微工规级 RK3568J SoC平台
  • 板载 2/4GB LPDDR4X, 16/32GB eMMC 5.1
  • I/O:1x GbE、2x CAN、2x PCIe
  • DC 5V,支持 3.6~5.25V 锂电池供电
  • 支持宽温 -40~85℃ 应用环境
规格
处理器
  • CPU
    Rockchip RK3568J, 4核 Arm Cortex-A55 64位处理器, 主频 1.8 GHz
  • NPU
    1 TOPS Neural Network performance
  • GPU
    Arm Mali-G52 1-Core-2EE, 支持 OpenGL ES 1.1/2.0/3.2, Vulkan 1.0/1.1, OpenCL 2.0 FP
  • 硬件编解码
    4K60 解码: H.265, H.264, VP9; 1080p60 编码: H.265, H264
系统
  • 内存
    板载 4GB LPDDR4X (2GB 可选配)
  • 存储
    板载 16GB eMMC 5.1 for OS (32GB 可选配)
网络
  • 以太网
    1 x 10/100/1000 Mbps
显示
  • 类型
    1x HDMI 2.0a 支持 3840x2160 30Hz
    1x eDP 1.3
    1x 单通道LVDS or 2-lane MIPI-DSI 可选
接口
  • 摄像头
    1x 4-lane MIPI-CSI; 8M ISP 支持 HDR
  • 音频
    2x I2S 用于音频输入输出
  • PCIe
    1x PCIe 3.0 x1, 1x PCIe 2.0 x1 (与SATA复用)
  • USB
    1x USB 2.0 OTG, 2x USB 3.0, 1x USB 2.0
  • 串口
    2x 4线 UART, 2x 2线 UART
  • CAN
    2
  • SATA
    1 (与PCIe 2.0复用)
  • SDIO
    1
  • SPI
    2
  • I2C
    5
  • GPIO
    14
其它
  • 电源
    DC 5V, 支持 3.6~5.25V 锂电池供电
  • 规范/尺寸
    SMARC 2.1.1 MXM金手指 314 pin, 82mm x 50mm
  • 操作系统
    Debian 10, androids 11
  • 启动方式
    eMMC
  • 工作温度/湿度
    -40~85℃, 10%~90% 无凝结
  • 存储温度/湿度
    -40~85℃, 5%~90% 无凝结
