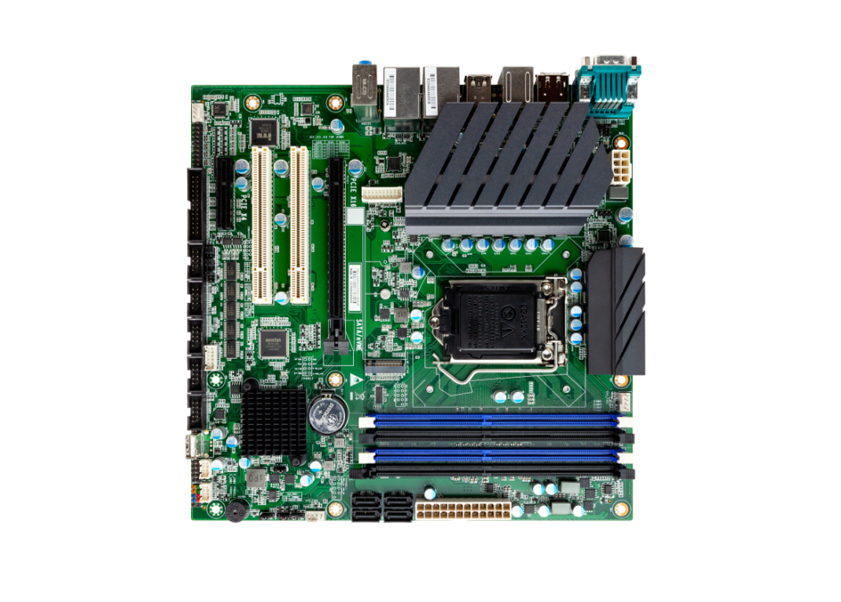

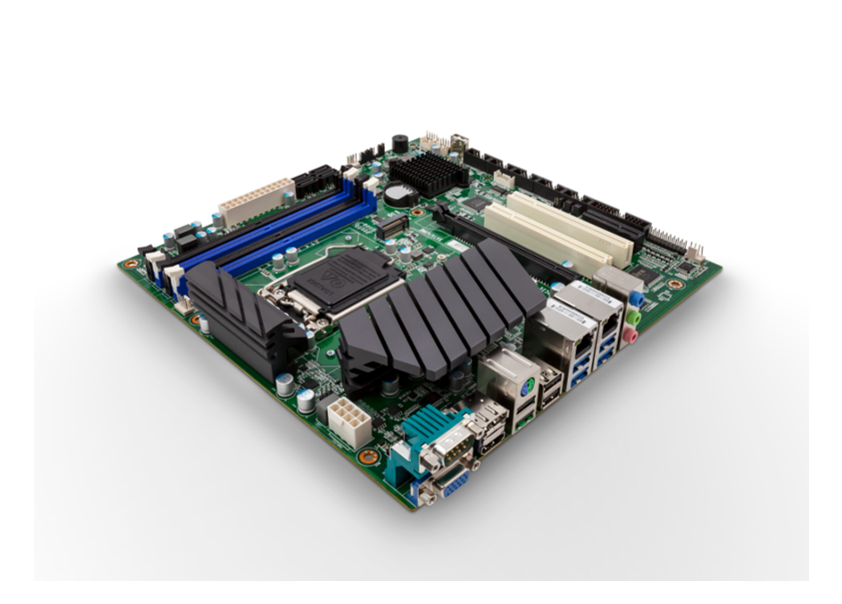

AIoT9-H510
标准Micro ATX工业大母板
  • Intel 10&11 代 i9/i7/i5/i3/G 全系 CPU
  • 2 条 DDR4 U-DIMM 插槽,最大支持64GB
  • PCIe x16,PCIe x4,2 条 PCI 扩展槽
  • VGA+DP+HDMI+DVI-D四口双显
  • 支持双 Intel 网络芯片
  • 工业级端口防护阻断静电和浪涌
  • 采用高 Tg 宽温 PCB 材质保障宽温稳定
规格
处理器
  • CPU
    支持Intel LGA1200封装的Gen10&11 i9/i7/i5/i3/G全系CPU TDP高达125W
    AIoT9-H510B更可支持Gen10&11 Xeon W系列服务器CPU
  • 芯片组
    Intel® H510,高配可选B560芯片组
内存
  • AIoT9-H510
    2条单根32GB最大支持64GB,依据所配CPU支持内存规格DDR4-2133/2400/2666/2933/3200
  • AIoT9-H510B
    4条单根32GB最大支持128GB,更可支持ECC内存
显示
  • 显示控制器
    Intel CPU集成显示控制器(依据所配CPU不同)
  • 显示接口
    四显示输出 VGA+DP+HDMI+DVI-D
    AIoT9-H510双显,AIoT9-H510B三显
存储
  • 类型
    4个SATA3.0(当M.2上插入SATA协议 SSD时SATA1无信号)
    1个M.2 2242/2280 Key-M支持SATA/Nvme自适应
音频
  • 类型
    后 IO 支持 MIC-In, Speaker-Out, Line-In 三孔音频
网络
  • AIoT9-H510
    I/O:2 个, Intel 高速以太网口: i226 2.5Gb 或 i219
  • AIoT9-H510B
    3个Intel高速以太网口: i226 2.5Gb或i219

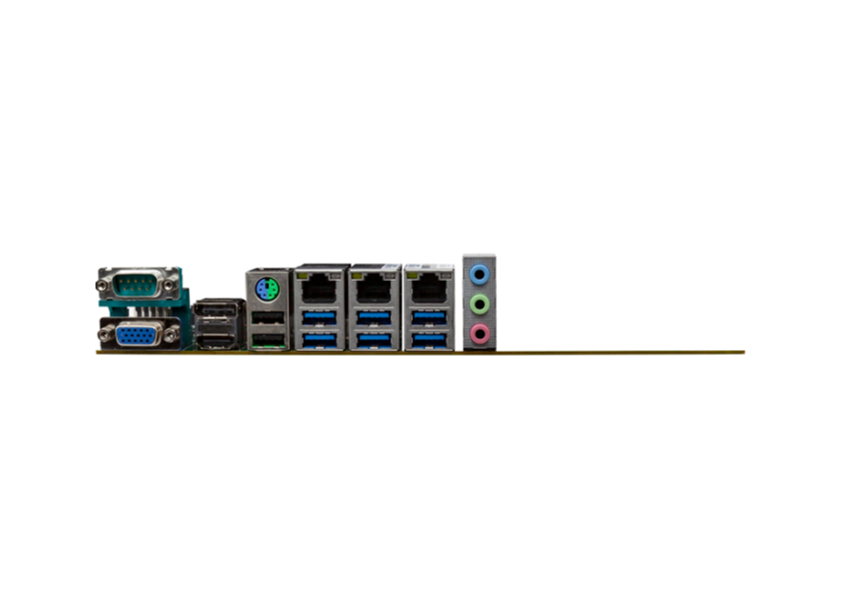

接口
  • USB
    AIoT9-H510后 I/O 4 个 USB3.0,4 个 USB2.0 后 I/O,1 个 USB2.0 板内竖插,2 个 USB2.0 插针
    AIoT9-H510B后 I/O 6 个 USB3.0, 2 个 USB2.0 后 I/O,2 个 USB2.0 板内竖插,2 个 USB2.0 插针
  • 并口
    一个LPT打印口
  • 串口
    6串口(COM1&2支持RS232/422/485,COM3-6支持RS232)
  • 键盘鼠标接口
    1 个 PS/2 二合一接口与两个 USB 采用 3 合 1 连接器
  • 数字I/O
    1个16位带隔离数字I/O,提供电源和地,+5V电平
  • eSPI
    提供1个eSPI总线接口(2x6Pin wafer可扩展多四个RS232或RS422/485串口)
  • TPM接口
    板载加密芯片SLB9670(SLB9672)支持TPM2.0(默认) / BOM可选TCM芯片
  • 扩展总线
    1 个 x16 插槽(10 代 CPU 支持 PCIe3.0,11 代 CPU 支持 PCIe4.0)
    1 个 PCIe x4,2 个 PCI (32bit)
    1 个 M.2 2242/2280 Key-M 支持 SATA/Nvme 自适应
电源
  • 类型
    ATX电源供电,支持ATX/AT开关机模式
环境
  • 工作温度和湿度要求
    温度范围-10℃~60℃,相对湿度 0%~90%,无凝结 大气压 85~105kPa
  • 非工作温度和湿度要求
    温度-40℃~85℃;相对湿度 0%~90%,无凝结,大气压 85~105kPa
系统
  • Watch Dog
    255级可编程秒/分,支持超时中断或系统复位
  • Bioses
    AMI UEFI Bioses
  • 操作系统
    Win10 x64,Win11 x64,Linux Ubuntu 20.04
PCB尺寸
  • LxWxH
    244mm X 244mm
