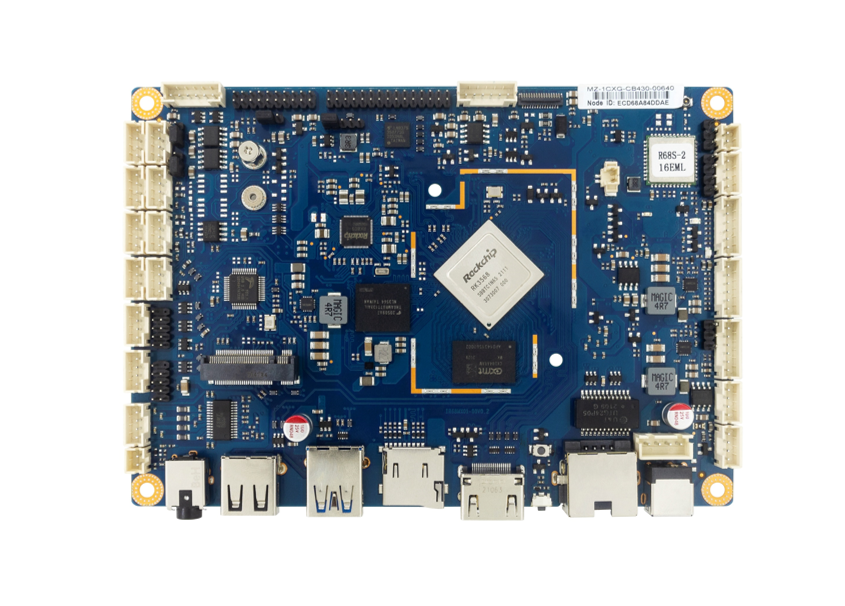

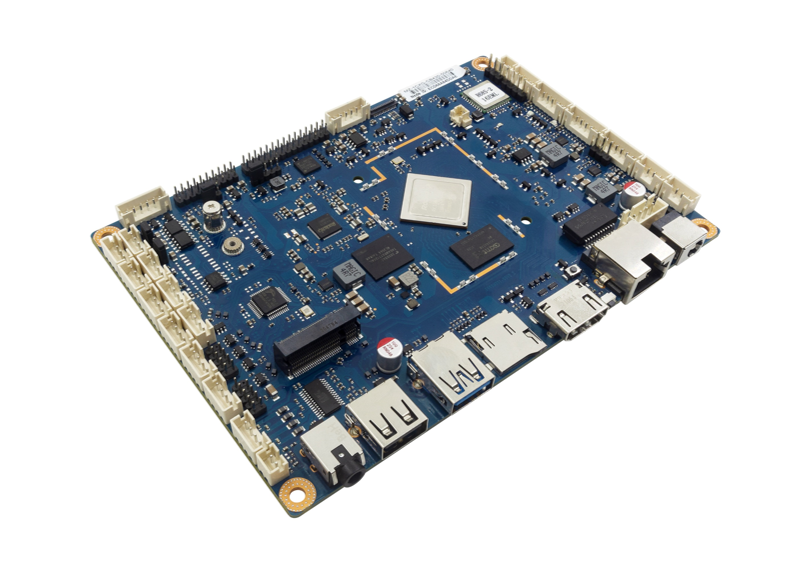

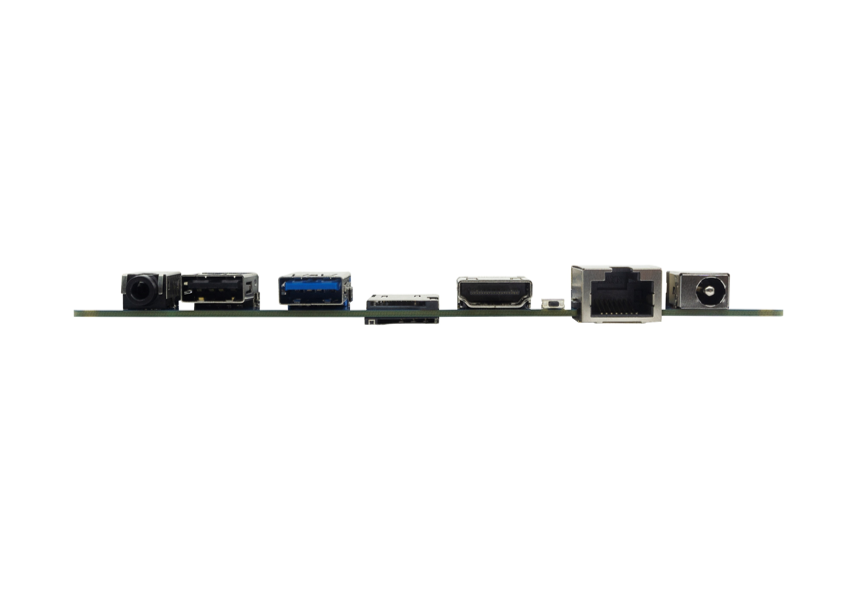

JES-R68S
凯时网站智能RK3568 3.5寸工业主板
  • 基于RK3568，四核A55
  • 板载 LPDDR4/4X内存
  • 板载eMMC存储颗粒
  • 板载WIFI+BT芯片
  • 支持4G/5G扩展
  • 支持HDMI/LVDS/eDP/MIPI显示接口
  • 支持MIPI CSI摄像头接口
  • 可扩展9个USB，6个 COM
  • 支持10/100/1000M 以太网
  • 支持网络唤醒、看门狗、定时开关机
规格
处理器
  • CPU
    RK3568 4核 Cortex-A55, 最大主频2.0GHz
核显
  • 内核
    ARM Mali-G52
  • 接口
    1 x HDMI Type-A
    1 x 30 Pin LVDS, 2x 15PIN 2.0mm杜邦插针
    1 x 20 Pin eDP, 2x 10PIN 2.0mm杜邦插针
    1 x 31 Pin FPC MIPI-DSI
内存
  • 类型
    可选 2 GB/4 GB, LPDDR4 /4X
存储
  • 类型
    板载eMMC (可选8G/16/32GB)
操作系统
  • 固件
    Andorid 11 & Linux
音频
  • PMU
    RK809-5集成音频
  • 音频接口
    1 x 3.5mm 音频接口：Line out ; 功放：5W/8Ω
    1 x Speaker 4Pin 插针，1 x Mic 2Pin 插针
网络
  • 以太网
    1 x 10/100/1000Mbps 以太网
  • 无线网络
    板载2.4G WIFI+BT4.2/2.4G&5G 双频WIFI+BT4.2
    1 x M.2插槽 支持4G/5G扩展
接口
  • 摄像头
    1 x MIPI-CSI，40pin FPC
  • USB
    IO: 1 x USB3.0，1 x USB2.0
    内部插针 : 7 x USB2.0
  • 串口
    2 个 RS232插针
    2 个 RS232/TTL可选
    2个 RS232/485/TTL可选
  • 其它扩展接口
    1 x TF 插槽
    1 x Micro SIM卡槽
    1x TP-I2C
    2x GPIO 插针 ,支持1个ADC和7个GPIO
    1 x IR插针
    1 x LED插针
    1 x CAN插针
    1 x 钱箱插针
    1 x POWER插针
    1 x DC IN_12V插针
电源
  • 电源输入
    12V DC 输入
尺寸
  • 尺寸
    146mm x 102mm
使用条件
  • 工作温度
    -5℃~50℃
  • 存储温度
    -20℃~70℃
  • 工作湿度
    10%~90%（无冷凝）
