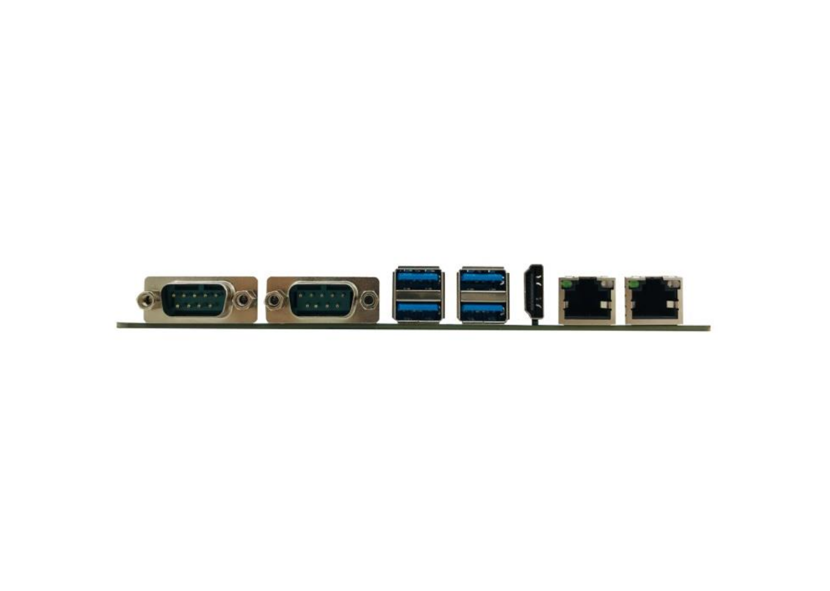

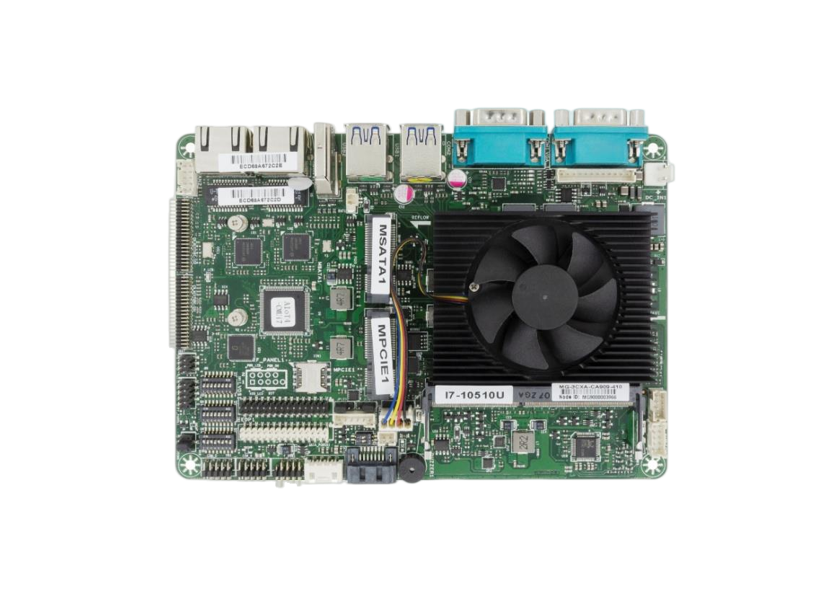

AIoT4-CMU
4寸嵌入式工业主板
  • Intel 8th WSK-U 系列或 10th CML-U 系列
  • DDR4 SODIMM 内存插槽最大支持 16GB
  • 双 Intel 千兆高速稳定
  • 6COM, 9USB, 8bit GPIO
  • Mini-PCIe,LVDS/EDP,SM-Bus,LPC
  • 10-24V宽压供电
  • 采用高 Tg 宽温 PCB 材质保障宽温稳定
  • 工业级端口防护阻断静电和浪涌
  • 采用工业级接口芯片保证数据稳定可靠
规格
产品信息
  • 产品型号
    AIoT4-CMU
  • 产品类型
    嵌入式工业主板
处理器
  • CPU
    板贴 Intel 8 代 WSK-U 4205U, i5-8265U, i7-8565U
    板贴 Intel 10 代 CML-U 5205U, i5-10210U，i7-10510U
  • 芯片组
    Intel WSK-U SOC 或 CML-U SOC
内存
  • Type
    支持 1 个 DDR4 SO-DIMM 内存插槽，MAX 16GB
显示
  • 控制器
    Intel 集成 UHD Graphics
  • 接口
    三显接口 HDMI+LVDS 或 eDP(跳线选择)，VGA(插针可选)，支持独立三显
存储
  • 类型
    支持 1 个 SATA3.0+PWR 4pin 2.54mm ,支持一个 mSATA
音频
  • 类型
    支持 F_AUDIO1, 2x5pin，2.0mm，1 x SPK_OUT, 1x4pin，2.0mm
网络
  • 类型
    2 个 Intel i211AT RJ45 千兆网络接口
接口
  • USB
    4 个板边 USB3.0, 2 个板内 USB2.0 插针,3 个 USB2.0 集成于 MIX-IO
  • SM bus/I²C 接口
    1 个 SM bus 总线集成于 MIX-IO
  • 串口
    COM1, COM2 支持 RS232/422/485(Bioses 设置)
    COM3，COM4 支持 TTL 信号集成于 MIX-IO 总线
    COM5 支持 RS232/TTL，2x5pin，90°，2.0mm
    COM6 支持 RS232，2x5pin，90°，2.0mm
  • 键盘鼠标接口
    PS2 键鼠接口集成于 MIX-IO
  • 数字I/O
    1 个 8 位 GPIO Wafer 接口, 提供电源和地，+5V 电平输出
  • LPC扩展接口
    MIX-IO 集成 LPC 局部总线可扩展 4 串口模块
  • TPM接口
    板载加密芯片 SLB9670，支持 TPM2.0
  • 电源
    支持 10～24V DC 宽电压输入，2 pin , VH3.96 接口 (配 DC-Jack 转接线)
    提供一个 4pin 2.54mm +12V 风扇接口
  • 扩展总线
    提供一个 4pin 2.54mm +12V 风扇接口
    1 个自定义 MIX-IO 总线集成 GPIO/2xUart/3xUSB2.0/PS2/PCIex1/SW/LPC/Smbus
环境
  • 工作温/湿度要求
    温度范围-10℃～60℃（可扩展-40~70℃），相对湿度 10%～85%，大气压 85~105kPa
  • 非工作温/湿度要求
    温度范围-40℃～85℃；相对湿度 5%～95%(40℃)，大气压 85~105kPa
软件
  • Watch Dog
    255级可编程秒/分，支持超时中断或系统复位
  • Bioses
    AMI UEFI Bioses
  • 操作系统
    Windows10，Linux (Ubuntu 18.04，Fedora Core 28)
PCB设计
  • PCB外观配色
    PCB采用绿油
  • PCB尺寸（LxWxH）
    168x 120 mm
