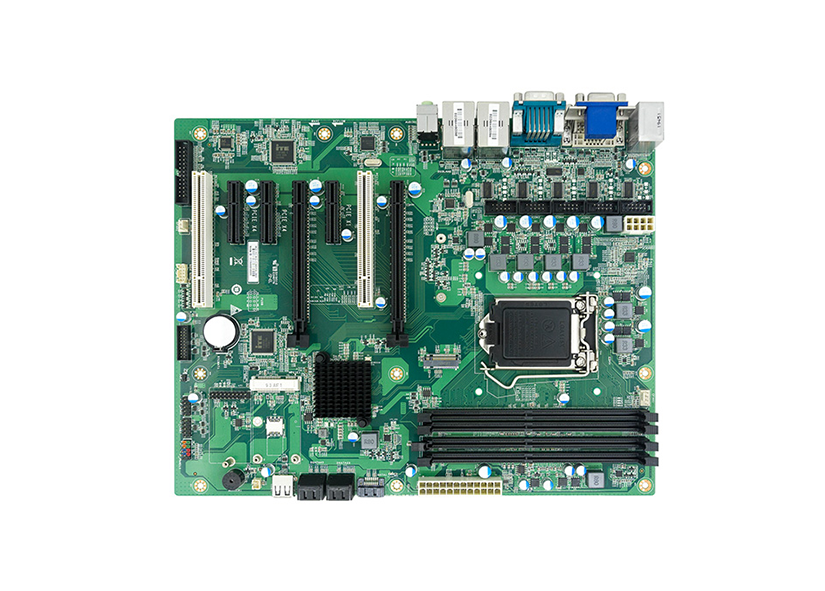

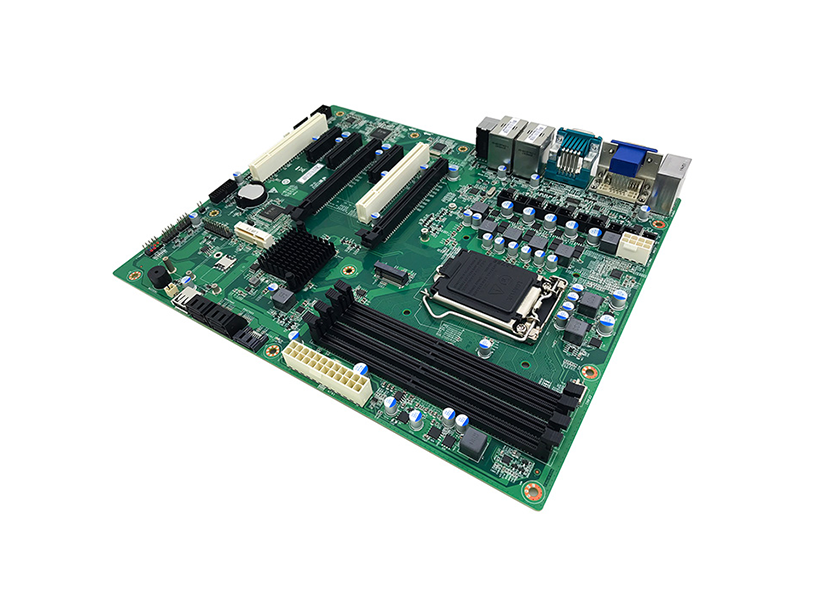

AloT0-C236
标准ATX工业大母板
  • Intel LGA1151 封装 6/7/8/9th CPU
  • 4 条DDR4 DIMM内存插槽最大支持 64GB
  • 三显/5SATA/2GbE
  • 13USB/6COM/2PCI/5PCIe
  • 采用高 Tg 宽温 PCB 材质保障宽温稳定
  • 工业级端口防护阻断静电和浪涌
  • 用工业级接口通讯芯片和Intel 网络芯片
  • 优化接口和扩展槽布局
  • 支持双GPU卡人工智能和机器视觉应用
规格
产品信息
  • 产品型号
    AIoT0-C236-1/-2
  • 产品类型
    标准ATX工业大母板
处理器
  • CPU
    支持Intel LGA1151封装的第6/7/8/9代i3/i5/i7/i9/Pentium/Celeron CPU
  • 芯片组
    Intel® C236芯片组
内存
  • Type
    4× 288PIN DDR4
显示
  • 控制器
    Intel CPU集成显示控制器(依据所配CPU不同)
  • 接口
    三显示输出DVI-D+VGA+HDMI, 支持独立三显
存储
  • 类型
    5个SATA3.0 支持SATA RAID 0/1/5/101个M.2 2280插座支持SATA总线SSD
音频
  • 类型
    支持 MIC-in, Speaker-out
网络
  • 类型
    2个1000/100M Ethernet(LAN2可选i225V)

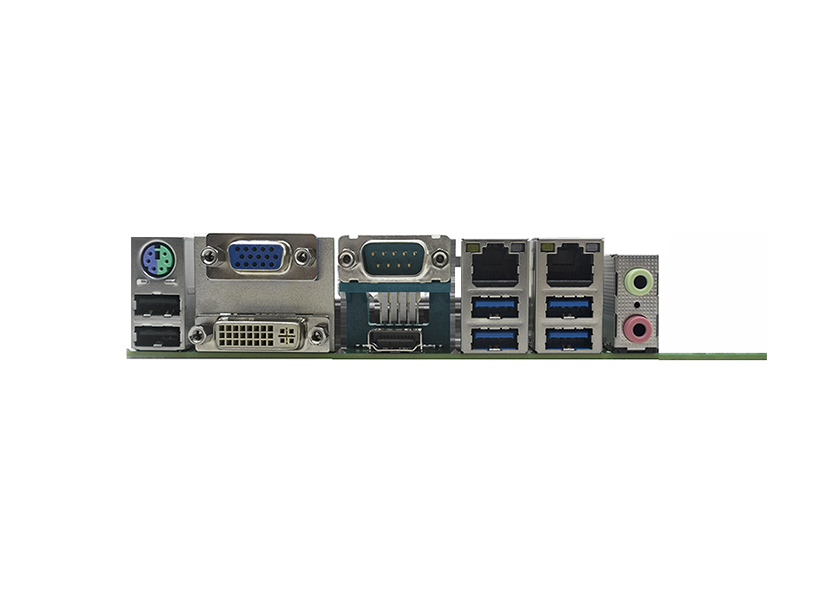

接口
  • USB
    4个USB3.0 Type A与RJ45整合板边引出
    2个USB3.0插针
    2个USB2.0 Type A与PS2 整合，1个USB2.0板内向后板边出为USB Dongle预设
    4个USB2.0 插针（其中2个插针 靠后板边预留装机客户机箱前面板扩展）
  • 并口
    1个并口
  • 串口
    6串口(可扩展10串,COM1支持RS232/422/485,COM2-6支持RS232)
  • 键盘鼠标接口
    1个PS/2 二合一接口与两个USB采用3合1连接器
  • 数字I/O
    8位数字I/O，提供电源和地，+5V电平
  • LPC扩展接口
    提供1个LPC局部总线接口可扩展串口模块
  • TPM接口
    预留LPC接口支持安全加密模块
  • 电源
    源 ATX电源，支持ATX/AT开关机模式
  • 扩展总线
    2个PCIe x16 (x8信号)，2个PCIe x4，1个 PCIe x4(x1信号)
    2个 PCI (32bit),1个 Mini- PCIe (支持SIM卡座支持4G模块),1个M.2 2280插座支持SATA SSD
环境
  • 工作温/湿度要求
    0~60摄氏度，5%~95%无凝结
  • 非工作温/湿度要求
    -40~80摄氏度，5%~95%无凝结
软件
  • Watch Dog
    255级可编程秒/分，支持超时中断或系统复位
  • Bioses
    AMI UEFI Bioses
  • 操作系统
    Win7/Win10/WES7/Linux , 32位/64位
PCB设计
  • PCB外观配色
    PCB采用绿油
  • PCB尺寸（LxWxH）
    305mm X 244mm
