AIoT7-H510

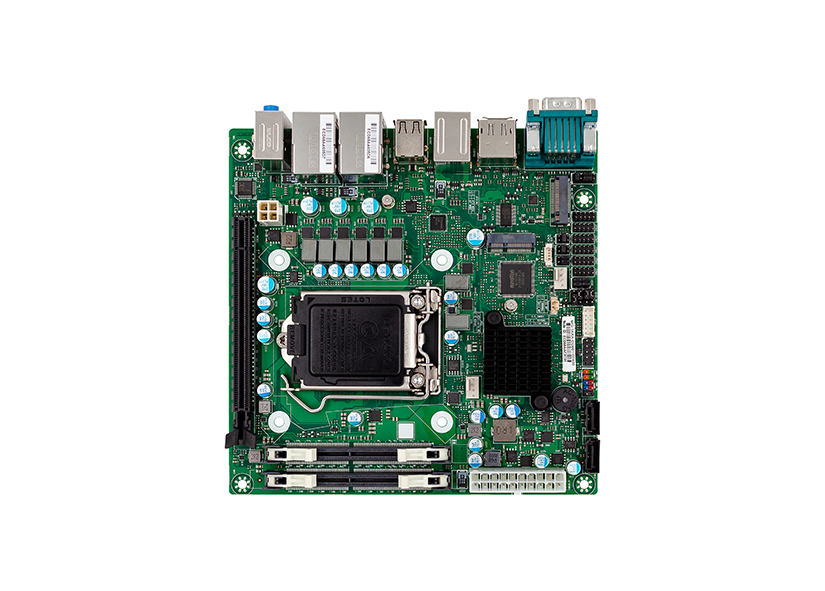

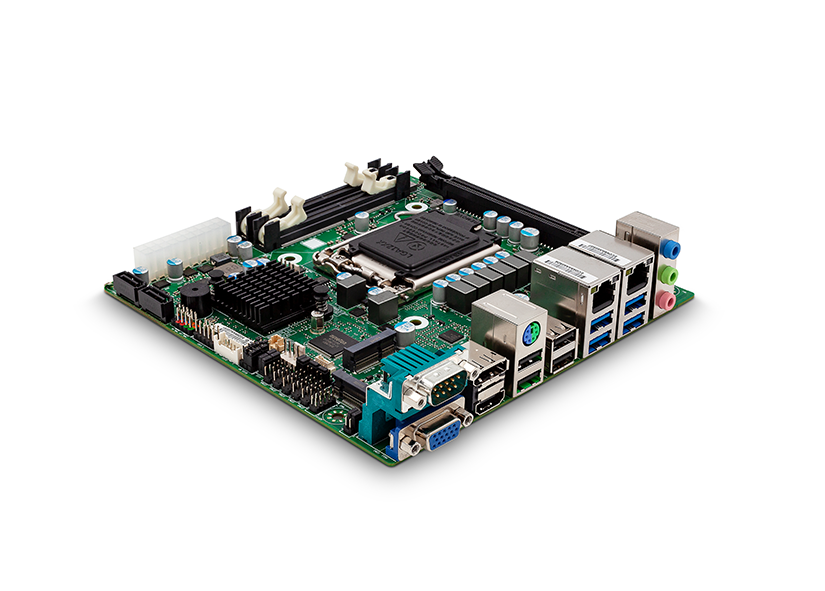

Mini-ITX 工业主板
  • 支持Intel LGA1200封装第10&11代Xeon
  • W/i9/i7/i5/i3/G全系CPU,TDP 65W
  • 标配2条DDR4 SO-DIMM,最大支持64GB
  • 一个PCIe x16扩展槽支持PCIe 4.0
  • 标配4个USB3.2 Gen1接口,支持高清视频设备
  • 三个显示接口,支持双显模式
  • 采用高Tg宽温PCB材质保障宽温稳定
  • 工业级端口防护阻断静电和浪涌
  • 标配双Intel网络芯片保证数据传输的高速稳定
规格
处理器
  • CPU
    支持Intel LGA1200封装的Gen10&11 i9/i7/i5/i3/G全系CPU TDP高达65W
  • 芯片组
    Intel® H510芯片组
内存
  • 类型
    2条260Pin DDR4 SO-DIMM内存插槽,单根32GB最大支持64GB
    依据所配CPU支持内存规格DDR4-2133/2400/2666/2933/3200
显示
  • 控制器
    Intel CPU集成显示控制器(依据所配CPU不同)
  • 接口
    三显示输出接口VGA、DP、HDMI，支持双显模式
存储
  • 类型
    标配2个SATA3.0
    标配1个M.2 2242/2280 Key-M支持SATA协议或Nvme协议自适应
音频
  • 类型
    后IO支持Mic-in+Line-out+Line-in
    支持机箱前面板Audio输出，支持带功放数字音频输出(4Pin wafer)
网络
  • 类型
    2个Intel高速以太网口:LAN1 i219V,i225V

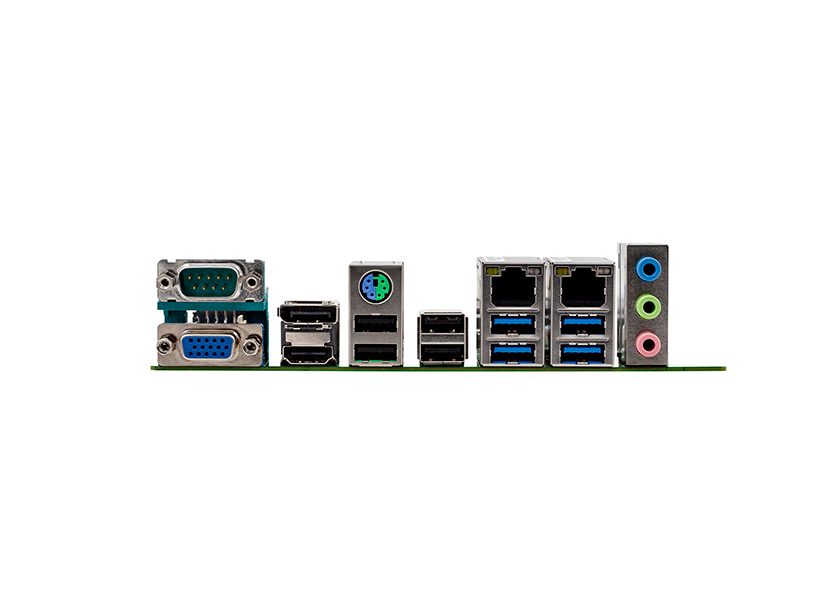

接口
  • USB
    4个USB3.0 Type A(后I/O),4个USB2.0(后I/O）
    2个USB2.0(内部插针,其中一个Port与板内M.2 2230的USB 信号二选一）
  • I²C/SM bus
    一个4Pin I²C Bus接口
  • 串口
    4个串口，COM1支持RS422/485
    COM2&COM3支持Pin9+5/12V供电，COM3可选TTL电平
  • 键盘鼠标接口
    1个PS/2二合一接口与两个USB采用3合1连接器
  • 数字I/O
    8位数字I/O，提供电源和地，+5V电平
  • eSPI总线接口
    提供1个eSPI总线接口（2x6Pin wafer可扩展多四个RS232或RS422/485串口）
  • TPM/TCM接口
    板载加密芯片SLB9670(SLB9672)支持TPM2.0(默认)/BOM可选TCM芯片
  • 扩展总线
    1个x16 插槽(10代CPU支持PCIe3.0,11代CPU支持PCIe4.0)
    标配1个M.2 2230 Key-E支持 Wifi/BT
环境
  • 工作环境大气条件
    温度范围-10℃～60℃，相对湿度10%～85%，大气压85~105kPa
  • 储存环境大气条件
    温度-40℃～85℃，相对湿度5%～95%(40℃)，大气压85~105kPa
软件
  • Watch Dog
    255级可编程秒/分，支持超时中断或系统复位
  • Bioses
    AMI UEFI Bioses，RCT计时时钟精度20PPM以内
  • 操作系统
    Win10 x64，Win11 x64，Linux Ubuntu 18.04
外观结构
  • 电源
    ATX电源供电，支持ATX/AT开关机模式
  • PCB外观配色
    PCB采用绿油
