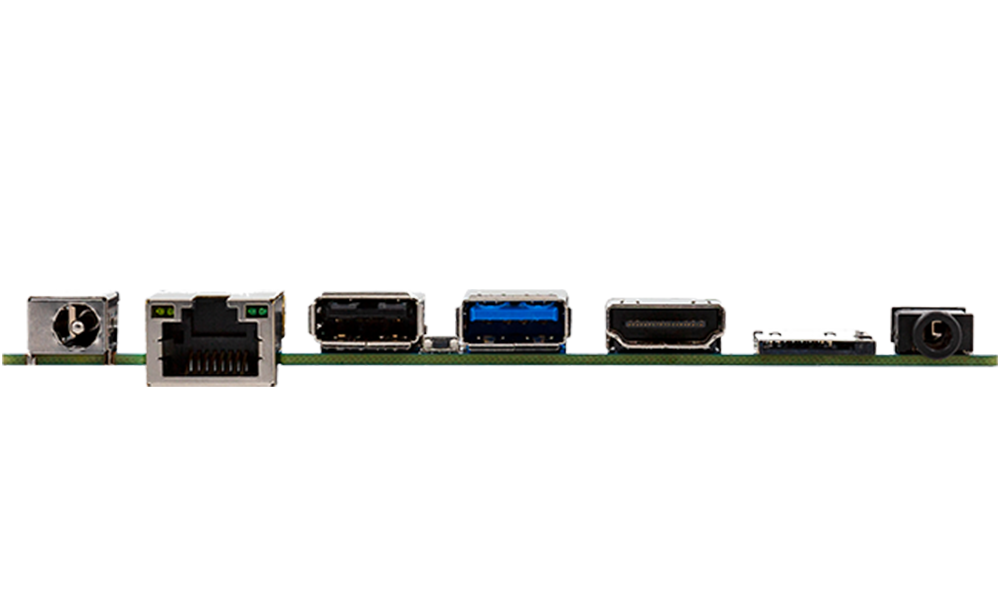

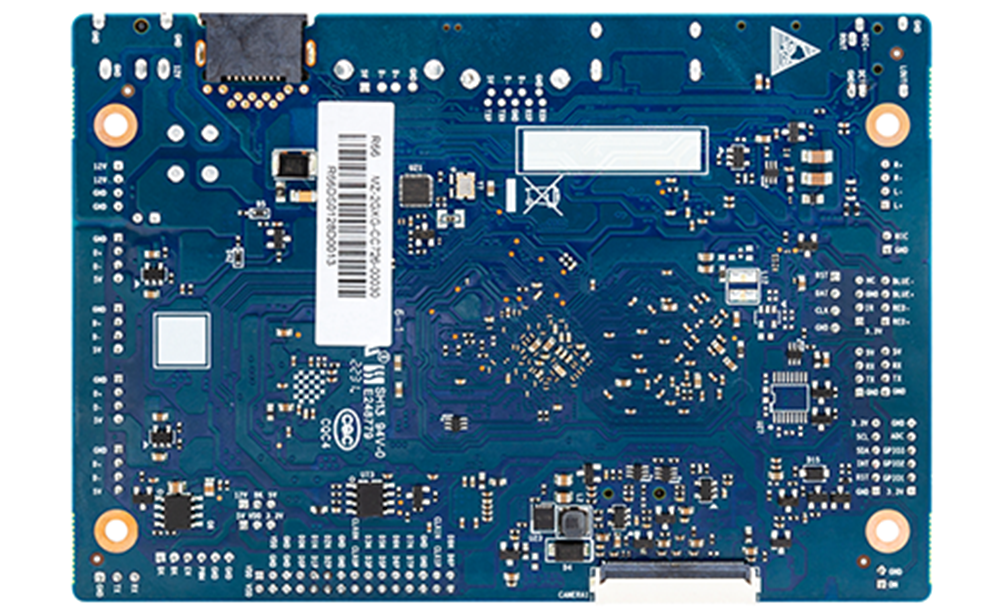

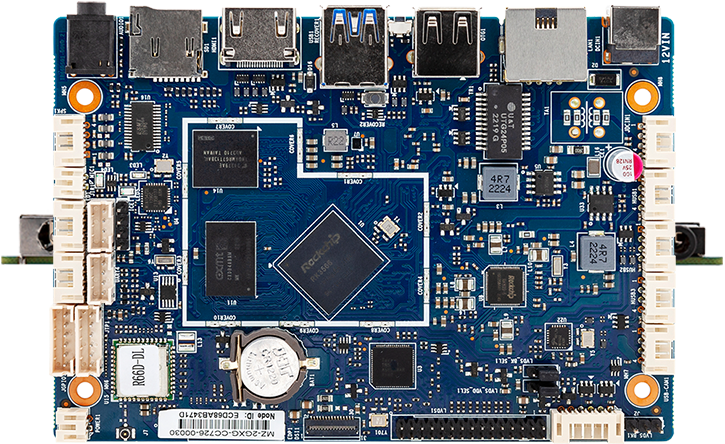

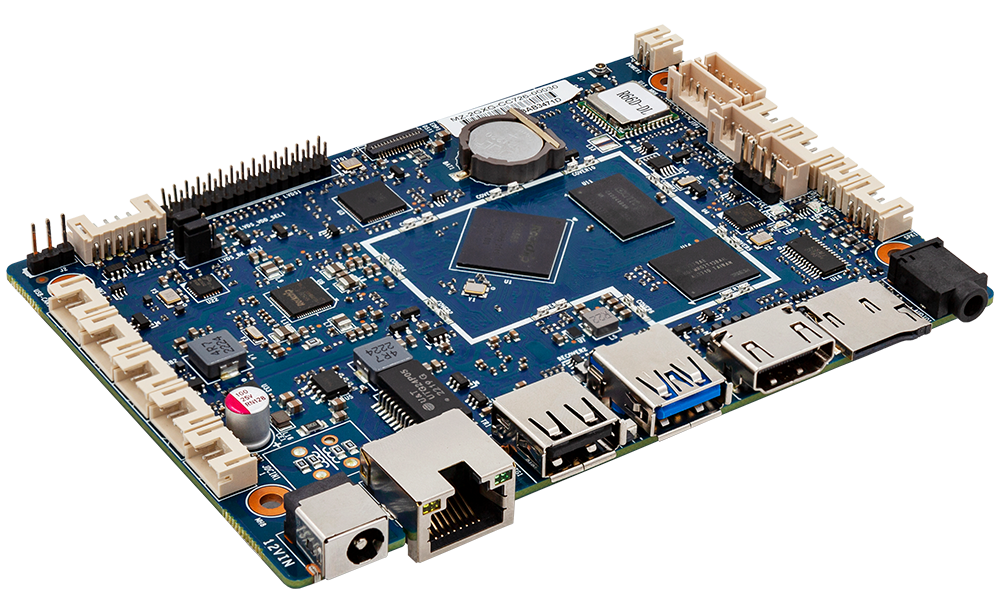

    R66D
    基于瑞芯微RK3566的商显主板
    • RK3566,四核A55,最大主频1.8GHz
    • 板载LPDDR4/4X
    • 板载eMMC存储颗粒
    • 板载WiFi+BT芯片
    • 显示接口：HDMI/LVDS/EDP/MIPI
    • 可拓展6个USB，2个COM
    • 支持百兆/千兆以太网
    • 支持网络唤醒、看门狗、定时开关机
    • 支持安卓11
    规格
    处理器
    • CPU
      RK3566，四核Cortex-A55，最大主频1.8GHz
    显示
    • GPU
      ARM Mali-G52
    内存
    • Memory
      可选2G/4G，板载LPDDR4/4X
    存储
    • 类型
      板载eMMC，可选8G/16G/32G/64G
    以太网
    • 有线网络
      1 x 百兆或千兆网络接口
    • 无线网络
      可选2.4G WiFi + BT或2.4G/5G WiFi + BT
    接口
    • PMU
      RK809-5集成音频
    • 显示接口
      -1 x HDMI Type-A接口
      -可选配置（二选一）：
      ① 单通道LVDS + EDP：
      1 x 20 Pin LVDS (2 x 10 Pin 2.0mm杜邦插针）+ 1 x 30 Pin FPC EDP，0.5mm FPC
      ② 双通道LVDS：
      1 x 30 Pin LVDS (2 x 15 Pin 2.0mm杜邦插针）
      -1 x 6 Pin LVDS 背光插针
      -1 x 31 Pin 0.3mm FPC MIPI DSI
    • 音频接口
      1 x 3.5mm 音频接口：Line out +Mic in
      1 x MIC 插针接口
      1 x Speaker插针接口，功放：5W/8Ω
    • USB
      IO: 1 x USB3.0, 1 x USB2.0 OTG
      板载: 提供4 x USB2.0插针
    • 串口
      2 x RS232/TTL可选，2 x 4 Pin 2.0mm wafer
    • 其他拓展接口
      1 x SD卡槽
      1 x 按键插针接口
      1 x TP接口，6 Pin 2.0mm wafer
      1 x GPIO，6 Pin 2.0mm wafer，支持1个ADC和3个GPIO
      1 x IR，4 Pin 2.0mm wafer
      1 x LED，4 Pin 2.0mm wafer
      1 x MIPI-CSI CAMERA，40 Pin 0.5mm FPC
    软件
    • 操作系统
      androids 11
    电源
    • 电源输入
      12V DC IN
    尺寸
    • 产品尺寸
      128x87mm
    环境
    • 工作温度/湿度
      -5~50摄氏度/10%~90%无凝结
    • 存储温度/湿度要求
      -20~70摄氏度/5%~95%无凝结
