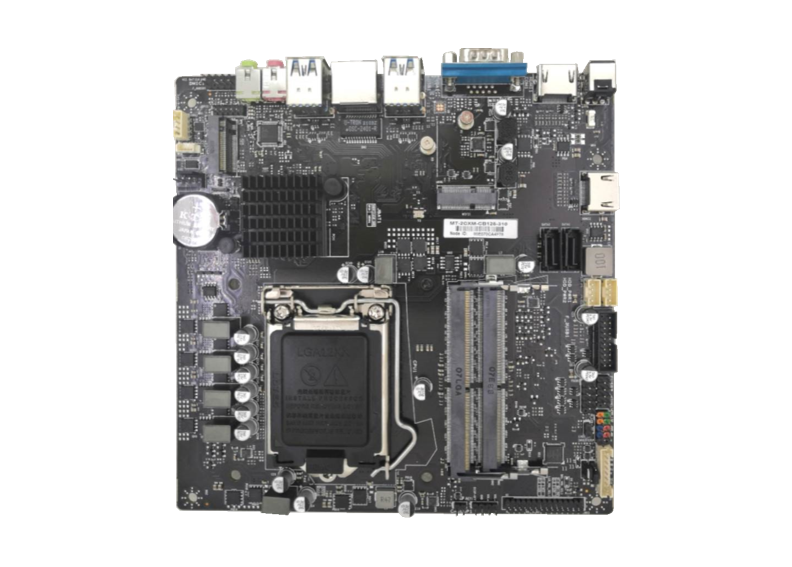

    JW H510I
    Intel H510I Thin-ITX标准一体机主板
    • 基于H510芯片组
    • 双通道内存，支持M.2存储
    • 支持M.2 WIFI+BT模块，支持CNVI技术
    • 支持双路HDMI，可选VGA显示输出
    • 支持COM口和RJ45网络
    • 标准Thin Mini-ITX 170 x 170mm设计
    规格
    主板芯片
    • 主芯片组
      Intel H510
    • 音频芯片
      集成Realtek 662六声道音效芯片
    • 网卡芯片
      Intel i219V千兆网卡芯片
    处理器规格
    • CPU型号
      Intel Core i7/Core i5/Core i3/Pentium/Celeron
    • CPU平台
      Intel LGA1200第10/11代CPU TDP:65W
    内存规格
    • 内存类型
      DDR4 2400MHz/2666MHz/2933MHz Max:64G
    • 内存插槽
      2×DDR4 SO-DIMM
    扩展插槽
    • WiFi插槽
      1×M.2 2230插槽（支持WIFI/BT/CNVI）
    • SSD插槽
      1×M.2 2280插槽（支持SATA/NVME模式SSD）

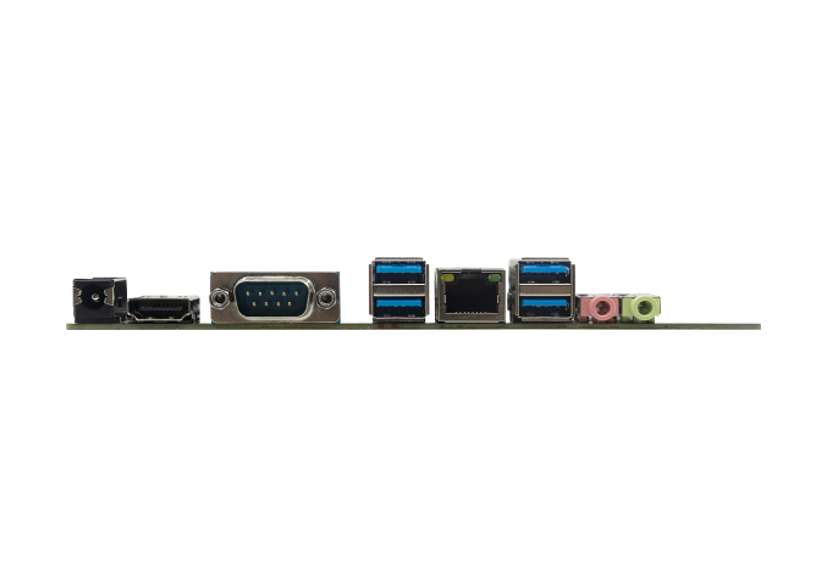

    I/O接口
    • 输入端口
      1×DC电源接口(12-19V)
    • 显示接口
      1×HDMI接口、1×HDMI接口（侧出）
    • 可选接口
      1×COM接口（可选VGA）
    • 网络接口
      1×RJ45接口
    • USB 接口
      4×USB3.0接口
    • 音频接口
      1×OUT接口、1×MIC接口
    插件规格
    • LVDS功能
      1×LVDS(30Pin 2.0mm)插针、1×LCD_VOL_SEL显示屏电压跳帽(5V/12V)
    • 背光功能
      1×INVERTER接口(可选8PIN背光+/-)、1×BKL_VOL背光电压跳帽(12V/19V)
    • 硬盘插座
      2×SATA3.0接口、2×SATA电源接口
    • USB插座
      H510:2×双排USB2.0插针
    • 音效插针
      1×AUDIO音频插针、1×SPEAK喇叭接口
    • 板载插针
      1×FPANEL面板插针、1×4PIN CPU风扇
    • Bioses功能
      1×JBAT插针、1×JBioses烧录/TPM插针
    • 其他功能
      1×Case Open(可选)、1×D-MIC插针(可选)
    其它参数
    • 板型大小
      Thin-ITX 170mm(W)×170mm(L)
    • Bioses支持
      128M flash ROM，AMI UEFI Bioses，PC Health
    主板附件
    • 包装清单
      主板×1 （工包：20PCS一箱）
    环境
    • 温度
      工作温度：-10℃~60℃；存储温度：-20℃~70℃
    • 相对湿度
      10%~90% （非冷凝）
