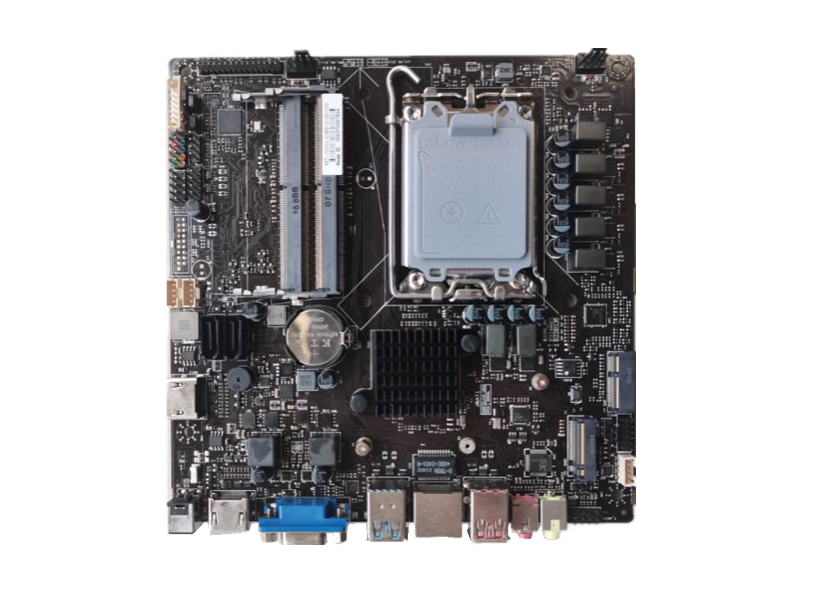

    JW H610I&B660I
    Intel H610&B660 Thin-ITX 标准主板
    • 基于Intel H610&B660主芯片组
    • 双通道 SO-DIMM DDR4，最大支持64 GB
    • 支持 M.2 SSD,支持SATA/NVME模式
    • 扩展：4 x USB3.0，1 x COM
    • 显示：2 x HDMI
    • 1 x 千兆网卡
    • 标准Thin Mini-ITX 170 x 170mm设计
    规格
    主板芯片
    • 主芯片组
      Intel H610&B660
    • 音频芯片
      Realtek ALC897高清音效芯片
    • 网卡芯片
      Intel i219V千兆网卡芯片
    处理器规格
    • CPU类型
      Intel Core i7/Core i5/Core i3/Pentium/Celeron
    • CPU平台
      Intel LGA1700第12代CPU TDP:65W
    内存规格
    • 内存类型
      DDR4 2666MHz/2933MHz Max:64G
    • 内存插槽
      2×DDR4 SO-DIMM
    扩展插槽
    • WiFi插槽
      1×M.2 2230插槽（支持WIFI/BT/CNVI）
    • SSD插槽
      1×M.2 2280插槽（支持SATA/NVME模式）
    I/O接口
    • 输入端口
      1×DC电源接口(12-19V)
    • 显示接口
      1×HDMI接口、1×HDMI接口（侧出）
    • 可选接口
      1×COM接口（可选VGA）
    • 网络接口
      1×RJ45接口
    • USB 接口
      4×USB3.0接口
    • 音频接口
      1×OUT接口、1×MIC接口
    插件规格
    • LVDS功能
      1×LVDS 30PIN插针、1×LCD_VOL_SEL显示屏电压跳帽(5V/12V)
      1×4PIN MON_SW插针、1×LVDS_OFF跳帽
    • 背光功能
      1×8PIN INVERTER接口(背光+/-)、1×BKL_VOL背光电压跳帽(12V/19V)
    • 硬盘插座
      2×SATA3.0接口、2×SATA电源接口
    • USB插座
      H610:2×双排USB2.0插针
      B660:2×双排USB2.0插针、1×双排USB3.0插针
    • 音效插针
      1×AUDIO音频插针、1×SPEAK喇叭接口
    • 风扇插座
      1×4PIN CPU风扇、1×4PIN SYS风扇
    • 板载插针
      1×FPANEL面板插针、1×Case Open(可选)
    • Bioses功能
      1×Bioses_WP跳冒、1×JBAT插针、1×JBioses烧录
    其它参数
    • 板型大小
      Thin Mini-ITX 170mm×170mm×6L
    • Bioses支持
      128M flash ROM，AMI UEFI Bioses，PC Health，WOL
    主板附件
    • 包装清单
      主板×1 （工包：20PCS）
