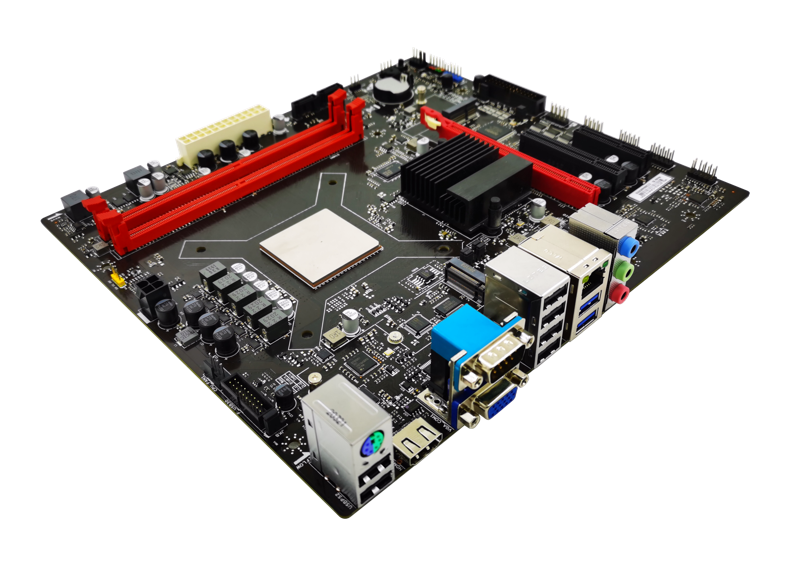

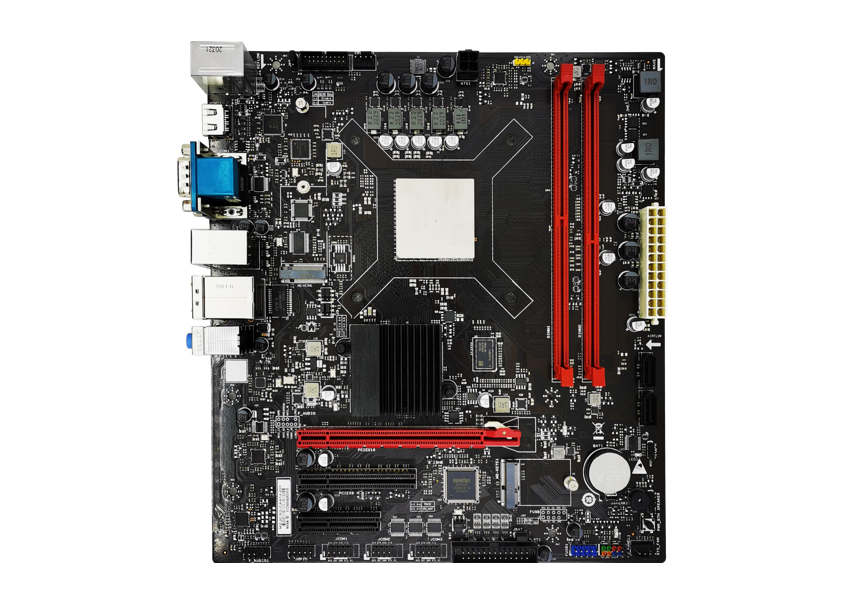

JCCM2-LX4
凯时网站智能国产化龙芯标准ATX主板
  • 基于龙芯3A4000 CPU设计
  • 2 x U-DIMM DDR4
  • 1 x M.2 2280/2242 SSD接口，2 x SATA Gen3 Port
  • 扩展：12 x USB2.0/3.0，4 x COM，1 x LPT ，1 x PS/2；
  • 提供 PCIe x16, PCIe x8，PCIe x4接口
  • 显示输出：1 x VGA，1 x HDMI
  • 1 x 千兆网卡
  • 采用标准M-ATX版型
规格
处理器
  • CPU
    龙芯 LX3A4000系列CPU， Max TDP 60W
  • 桥片
    龙芯 LS7A1000
显示
  • GPU
    CPU集成
  • 显示接口
    1 x VGA （DB-15）接口
    1 x HDMI Type-A 接口
内存
  • 类型
    2 x SO-DIMM DDR4 , 最高支持DDR4-2400
软件
  • 操作系统
    龙芯OS/中标麒麟/UOS
  • Bioses
    支持适配国产UEFI Bioses, * 默认样品提供龙芯基础Bioses
存储
  • 类型
    1 x M.2 2242/2280，通过跳帽实现SATA/NVMe模式选择）
    2 x SATA Gen3 Port
音频
  • 芯片
    HD Audio IC， ALC269Q
  • 音频接口
    1 x Line out ，1 x Line in ，1 x Mic in；3.5mm Audio Jack
    1 x 9pin插针， 2 x 5-1 2.54mm规格

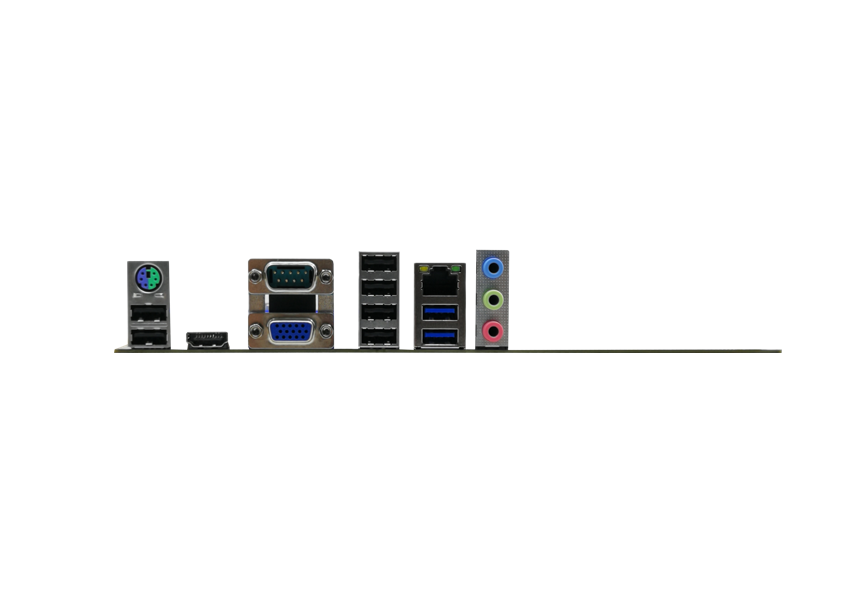

接口
  • LAN
    1 x 1000M网络接口，RTL8111H
  • USB
    IO: 提供 6个USB2.0, 2个USB3.0
    板载: 提供2个USB2.0插针，2个USB3.0插针
  • COM
    3 x 9pin 插针，2 x 5-1 2.54mm 规格，RS232规范 ， *使用相关外设需要适配Bioses与OS的驱动
    1 x DB-9, RS232规范
  • 扩展
    1 x PCIe x16 插座（PCIe x8），1 x PCIe x8插座（PCIe x8），1 x PCIe x4插座
    1 x LPT，25pin插针（2 x 13-1,2.54mm规格）；1 x GPIO, 10pin插针
  • F_Pannel
    1,2*5pin-1 （2.54排针）
  • 其他
    FAN: 1 x CPU_FAN 4Pin插针，1 x SYS_FAN 4Pin插针
    蜂鸣器：4pin插针
电源
  • 输入
    ATX ，24+4PIN 供电接口
产品尺寸
  • 规格
    Micro ATX规范，245 x 220 mm
环境
  • 温度
    工作温度：-5~50℃；存储温度：-20~70℃
  • 湿度
    工作湿度：10%~90% （非冷凝）；存储湿度：5%~95% （非冷凝）
