JEC-2701

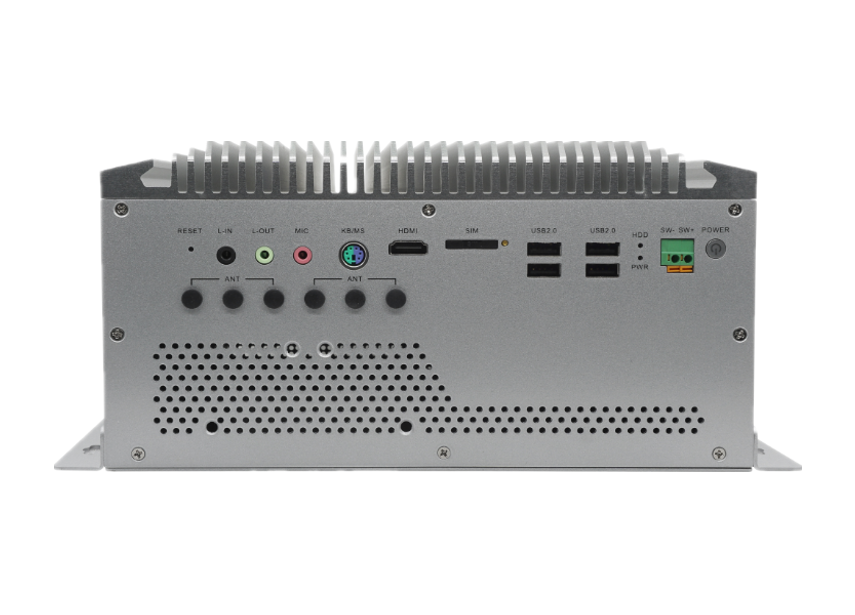

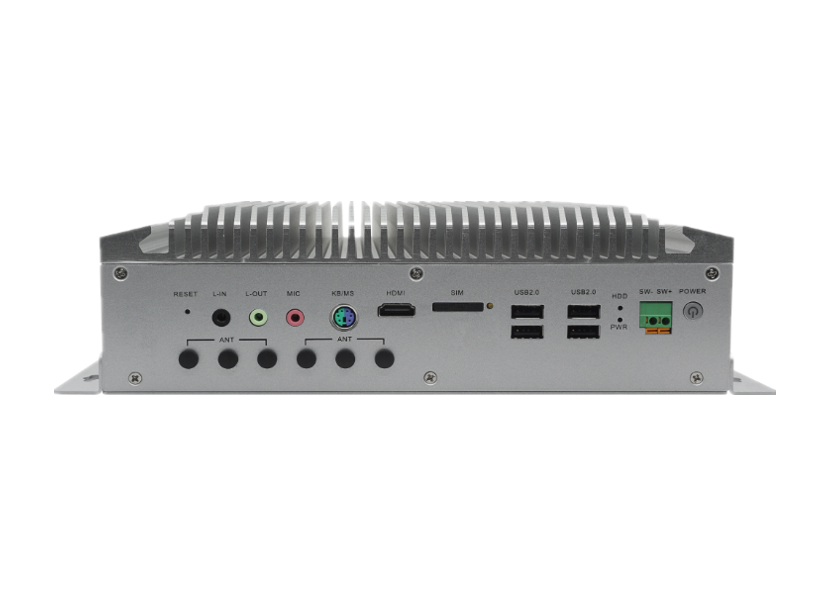

凯时网站智能5G JEC-2701 工业BOX整机
  • 第6/7/8/9代 i3/i5/i7/i9/G系列和嵌入式 35W CPU
  • 标配4个Intel千兆网络接口(可扩至12个)
  • 支持最新5G兼容4G无线网络，可适配5G新基建项目应用
  • 标配6 COM,2个RS485 (可扩10串)
  • 8路可编程带隔离的数字量输入输出
  • VGA/DVI/HDMI(可选LVDS)四口三显
  • 4个USB3.0,4个USB2.0,1个内部加密口
  • 支持PCI/PCIe/MiniPCIe总线插槽扩展
  • 支持Win7/Win10/WES7/Linux,32位/64位
规格
产品规格
  • 产品类型
    工业BOX整机
  • 产品型号
    JEC-2701
处理器
  • CPU
    采用可更换的LGA1151封装第6/7/8/9代 i3/i5/i7/i9/G嵌入式T系列35W CPU
  • 芯片组
    优化设计的H110芯片组 (C236支持E3 V5&V6 CPU，三显，SATA Raid)
内存
  • 类型
    2个260Pin DDR4 SO-DIMM插槽支持单条16GB最高可达32GB系统内存
    依据所搭配的不同CPU,可分别支持内存规格DDR4-2133, DDR4-2400, DDR4-2666
显示
  • 控制器
    Intel CPU集成显示控制器(依据所配CPU不同)
  • 接口
    四显接口VGA、DVI-D、HDMI、LVDS (eDP和LVDS二选一）
    H110支持任意两口的异步双显，C236支持任意三口的异步三显
存储
  • 类型
    2个SATA3.0, (C236支持Raid0,1）
    1个mSATA；1个M.2 2242/2280 SATA SSD (C236支持 nVME x4)
音频
  • 类型
    支持Audio-Out, Mic-in, Line-out三个音频插孔
    预留支持带功放数字音频输出(4Pin wafer)
网络
  • 类型
    标配2个Intel GbE , LAN1: i219LM, LAN2: i211AT
    可选高配：多两个Intel I211AT共4个intel千兆接口
接口
  • USB
    4个USB3.0(后), 4个USB2.0(前), 内部1个USB2.0Type A
  • I²C/SM bus
    一个4Pin SM Bus接口
  • 串口
    后I/O 6个串口：COM1&2支持RS232/422/485, RS485带隔离
    COM3~6支持RS232, 可选串口模块扩展多4个RS232或4个485串口
  • 键盘鼠标接口
    前面板PS/2键盘和鼠标
  • 数字I/O
    带隔离的8位数字I/O，提供电源和地，+5V电平
  • LPC扩展接口
    LPC总线可扩展TPM、TCM加密模块、串口模块
  • 扩展总线
    预留1个PCIe x16, 1个PCIe x1（C236时为x4）, 1个Mini-PCIe扩展
    1个M.2 B-Key 3042/3052带SIM卡支持4G/5G模块(USB3+PCIex1）
功能
  • Watch Dog
    255级WDT,可编程秒/分，支持超时中断或系统复位
  • 抗震动性能
    当使用2.5”HDD：工作状态1Grms@5~500Hz , 非工作状态：2Grms@5~500Hz
    当使用SSD固态盘：工作状态3Grms@5~500Hz , 非工作状态：3Grms@5~500Hz
  • 抗冲击性能
    使用SSD固态盘：工作状态,15G@11ms半正弦波, 3向,3次/向，非工作状态：50G
操作系统
  • 类型
    Win7/Win10/WES7/Linux，32位/64位
冷却系统
  • 类型
    当使用高发热扩展设备时可选配2个4028机箱风扇
外观结构
  • 整机参照标准
    符合国标GB/T 9813.4-2017(工业应用微型计算机国家标准)
  • 电源
    9V~36V宽压直流输入（凤凰端子），后I/O电源开关接口、电源和硬盘指示灯
  • 重量
    不带扩展整机净重约3.0KG
  • 尺寸（LxWxH）
    不带扩展：257mm(W)×191mm(D)×79mm(H)
    带2扩展：257mm(W)×191mm(D)×134mm(H)
    可扩展PCI卡最大尺寸：110mm(H), 175mm(L)
    可扩展PCIE卡最大尺寸：122mm(H), 172mm(L)
