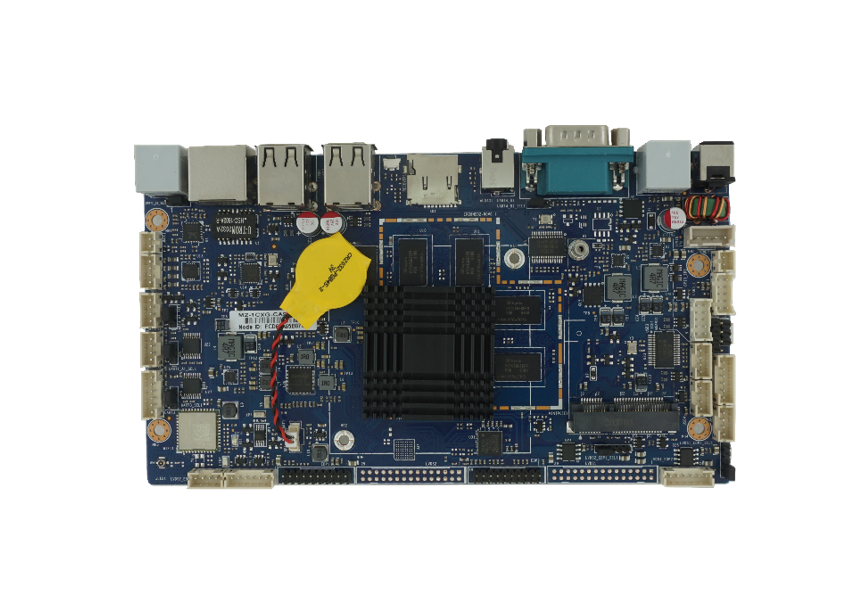

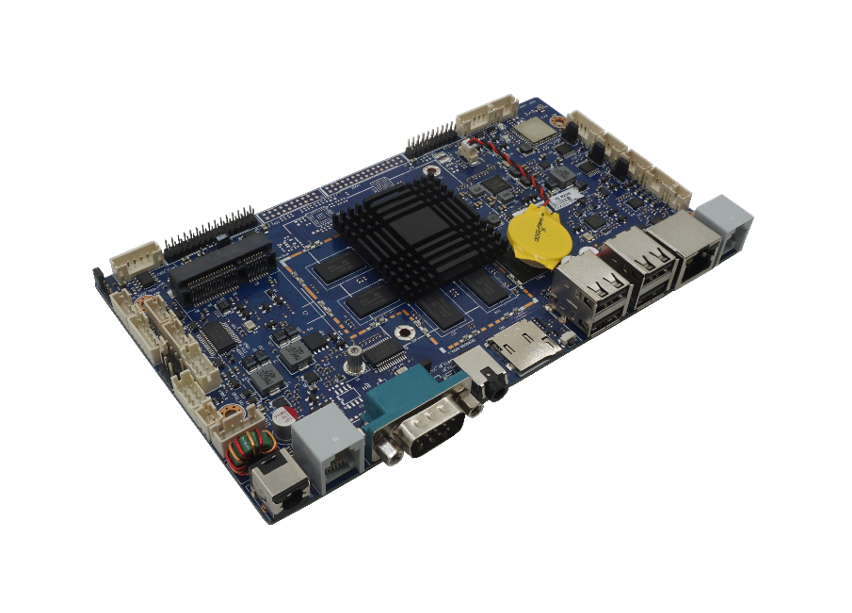

R28P
瑞芯微 RK3288平台POS应用主板
  • 基于RK3288w,四核A17,最大主频1.6GHz
  • 板载 2GB DDR3L内存 (可选 1GB)
  • 支持可选LVDS1/LVDS2/EDP1/EDP2双路显示
  • 板载8G EMMC,可选16/32G
  • 板载WIFI+BT芯片
  • 支持8个USB2.0,3个COM
  • 支持10/100M 以太网
  • 支持GPIO/I2C/IR/RJ11/4G/看门狗
规格
处理器
  • CPU
    RK3288W 4核 ARM Cortex-A17, 最大主频1.6GHz
  • GPU
    ARM Mali-T764 MP4
内存
  • 类型
    板载DDR3L
  • 容量
    可选1GB/2GB
存储
  • 类型
    板载8GB eMMC
  • 容量
    可选16GB/32GB
固件
  • OS
    androids 7.1
网络
  • 芯片
    RTL8201F
  • 以太网
    1 x 10/100Mbps 以太网
显示
  • 接口
    2 ,30 Pin, 2 x 15PIN LVDS Port
    2 ,20 Pin, 2 x 10PIN eDP Port
    1 x 6pin LVDS1_EDP2 BAK
    1 x 6pin LVDS2_EDP1 BAK
音频
  • 芯片
    高清音质IC, ALC5651
  • 音频接口
    1 x 3.5mm 音频接口:Line out
    1 x Mic 插针接口
    功放:3W/4Ω x 2

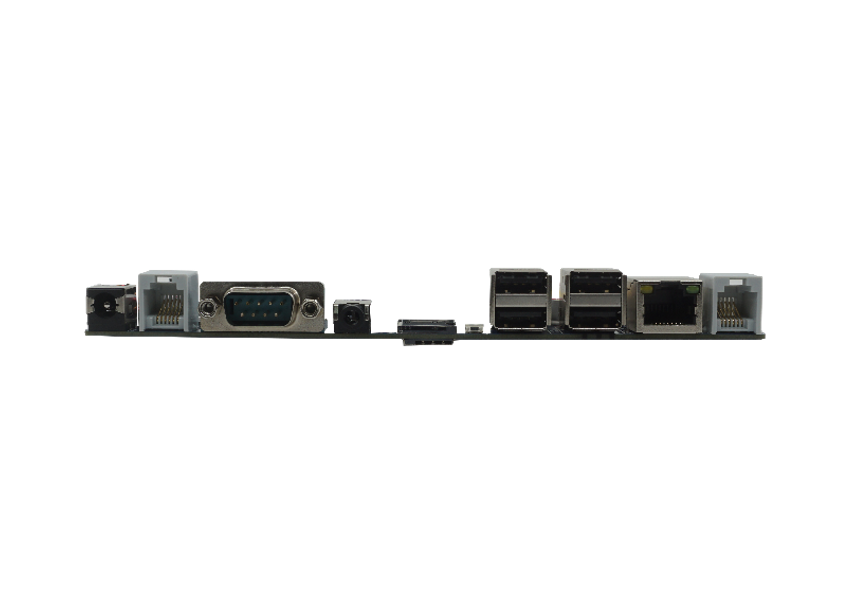

I/O接口
  • USB
    IO: 4 x USB2.0
    内部插针 : 4 x USB2.0
  • 串口
    5 x COM(1个DB-9可选RS232/TTL/RS485,默认RS232 , 3个COM 4pin,RS232可选RS232/TTL,默认RS232(UART1_A1,UART3,UART4_A1), 1个RJ11- 6pin)
    DB-9 (丝印:UART4_B1)与(UART4_A1)Co-lay
    RJ11-6PIN (丝印:UART1_B1) 与UART1_A1 Co-lay
    Support 5/12V optional
  • 其他扩展接口
    1 x Mini PCIe for 3G/4G mobiles network module
    1 x SIM Slot,1 x TF Slot,1 x IR header
    1 x TP-I2C(1*6pin 2.0mm wafer)
    4 x GPIO header,1x JDC IN header
    1x JPOWER header,1 x JLED header
电源
  • 输入
    12V DC 输入
尺寸
  • 尺寸
    170mm x 96mm
使用条件
  • 工作温度
    -5℃~50℃
  • 存储温度
    -20℃~70℃
  • 工作湿度
    10%~90%(无冷凝)
