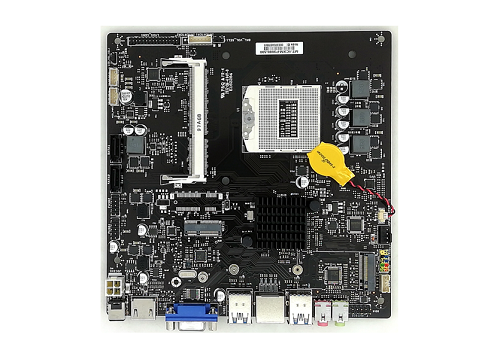

JW HM86T/HM87T
Intel HM86/HM87 Thin-ITX标准主板
  • 基于Intel Gemini Lake J4105处理器
  • 支持SO-DIMM DDR4 内存
  • 支持 M.2 WIFI模块和SSD存储
  • 支持4×USB3.0，RS232-DB9接口
  • 支持HDMI+LVDS显示输出
  • 标准Thin Mini-ITX 170 x170mm版型
规格
主板芯片
  • 主芯片组
    Intel HM86/HM87
  • 音频芯片
    集成Realtek 662六声道音效芯片
  • 网卡芯片
    板载Realtek 8111F 千兆网卡
处理器规格
  • CPU类型
    Intel PCPGA946 Core i7/Core i5/Core i3
  • CPU平台
    Intel Haswell 第四代mobiles CPU
内存规格
  • 内存类型
    DDR3L 1333MHz/1600MHz
  • 内存插槽
    1×DDR3 SO-DIMM
扩展插槽
  • WIFI插槽
    1×M.2 2230插槽（支持WIFI/BT）
  • SSD插槽
    1×M.2 2242/2280插槽（支持SATA模式）

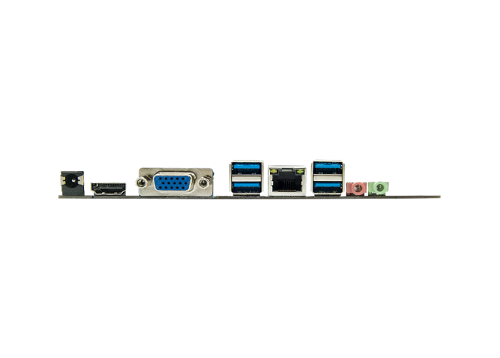

I/O接口
  • 输入端口
    1×DC(19V)电源接口
  • 显示接口
    1×HDMI接口，1×VGA接口
  • USB 接口
    4×USB3.0接口
  • 网络接口
    1×RJ45接口
  • 音频接口
    1×OUT接口，1×MIC接口
插件规格
  • 硬盘插座
    2×SATA3.0接口、2×SATA电源接口
  • 风扇插座
    1×4PIN CPU风扇
  • LVDS功能
    1 x LVDS(30Pin 2.0mm)插针、1 x INVERTER插针
    1×LCD_VOL_SEL跳针、1×BKL_VOL_SEL跳针
  • 板载插针
    2×USB2.0插针、1×PANEL面板插针
  • 音效插针
    1×AUDIO音频插针、1×SPEAK喇叭接口
  • 功能插针
    1×4PIN电源、1×JBAT插针
其它参数
  • 板型大小
    Thin Mini-ITX 170mm(W)×170mm(L)
  • H/W侦测
    I/O支持NCT5567D PC Health
  • Bioses支持
    64M flash ROM，AMI UEFI Bioses
主板附件
  • 包装清单
    主板×1 （工包：20PCS一箱）
