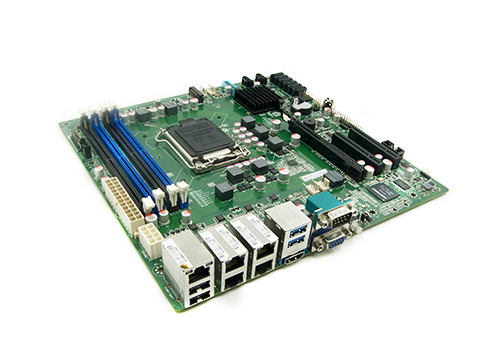

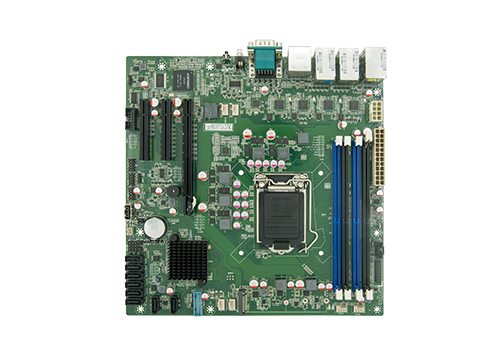

P10SCM
标准单路E3高性能服务器主板
P10SCM是一款第五代智能英特尔® 至强™ 处理器系列高性能单路E3服务器/工作站主板，此产品采用Intel® C236高性能服务器芯片组，基于英特尔® 至强 E3 v5/v6系列处理器而全新打造的，从外观设计到内部结构，全新的至强E3单路服务器主板体现出公司追求" 科技/ 创新/ 环保" 的经营理念，及“以客户为导向而不断努力，做最专业产品”的服务理念，在支持设备扩展性和性能方面都有很大的提升。此款服务器主板还可以针对个性化需求客户，提供ODM 定制化服务，是行业用户量身打造精细化IT平台的首选。
规格
型号规格
  • 规格参数
    P10SCM
  • 产品形态
    标准服务器主板
处理器
  • 个数
    1个，Single Socket H4 (LGA 1151)
  • 处理器型号
    Intel® Xeon® processor E3-1200 v6/v5
    Intel® 7th/6th Generation Core i3/i5/i7 series, Intel® Celeron®, Intel® Pentium Processor
  • 芯片组
    Intel®C236芯片组
内存
  • 内存插槽数
    4个内存插槽 (2通道/CPU)
  • 内存容量
    最大支持64GB UDIMM
  • 内存类型
    2400/2133/1866/1600MHz UDIMM
  • 内存大小
    4GB, 8GB, 16GB
存储接口
  • 硬盘数量
    8个
  • 控制器
    PCH集成
  • Raid
    Raid 0，1，5
  • 接口类型
    SATA3 6Gb/s 接口
M.2接口
  • 数量
    1个
  • 接口类型
    SATA and PCI-E 3.0 x2
  • 尺寸
    2280，2260，2240
千兆网络
  • 控制器
    Intel i210企业级千兆网络控制器
  • 接口数量
    4个千兆网络，支持支持10/100/1000Mbps
  • 接口形式
    2个双层RJ45接口
  • IPMI 管理接口
    1个标准RJ45，10/100/1000Mbps网络接口
显示
  • 控制器
    ASPEED AST2400 BMC
  • 接口形式
    VGA
  • 控制器
    Intel集成显卡
  • 接口形式
    HDMI
接口
  • PCIe扩展
    1个标准PCIe 3.0 x8（x16插槽）
    1个标准PCIe 3.0 x8（x8插槽）
    1个标准PCIe 3.0 x4（x8插槽）
  • 板载 I/O
    1 x TPM 接针
    1 x 24-pin电源接口+ 8-pin电源接口
    1 x USB 3.0 pin 接针 , 高达 2 个设备
    1 x USB 2.0 pin 接针 , 高达 2 个设备
    6 x 风扇接口 , 4pin
    1 x 串口接针
    1 x SMBus
    1 x 机箱开启检测接口
    1 x M.2 连接器 , NGFF 类型 : 2280/2260/2242
    1 x USB3.0 Type A

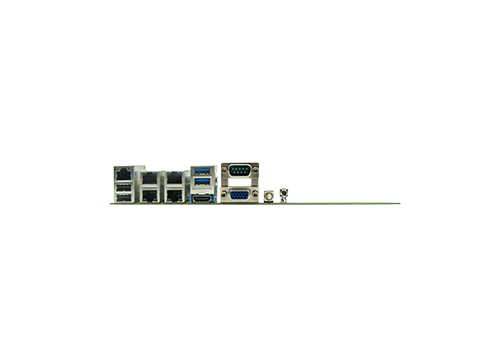

  • 背板 I/O 接口
    2 x USB 3.0 接口
    2 x USB 2.0 接口
    1 x VGA 接口
    1 x HDMI 接口
    1 x COM接口
    1 x Reset 开关
    1 x UID 开关（带LED灯）
    4 x RJ-45 GbE LAN 接口
    1 x RJ-45 IPMI 管理接口
尺寸
  • SIZE
    标准Micro ATX 9.6" x 9.6" (24.38cm x 24.38cm)
环境参数
  • 温度
    工作温度: 10°C to 35°C；非工作温度： -40°C to 70°C
  • 相对湿度
    工作相对湿度： 8% to 90% （无冷凝）；非工作相对湿度：5% to 95% （无冷凝）
